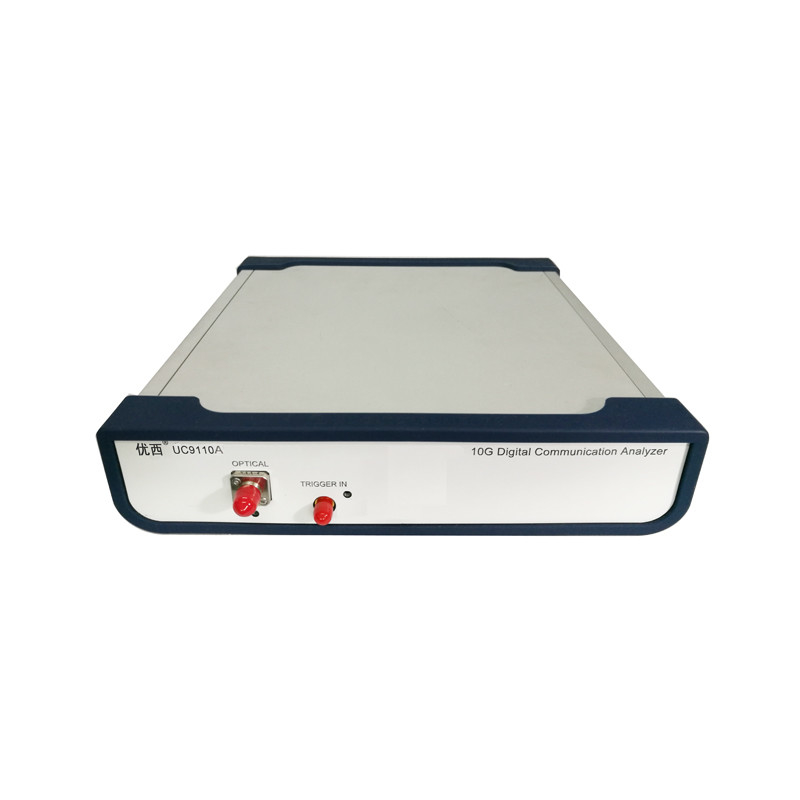

Analizzatore di comunicazione di U9110A 10G Digital
Soluzioni di analisi di comunicazione di Digital
L'analizzatore del segnale di comunicazione UC9110A/UC9110A-2/UC9110A-4 progettato per le applicazioni di comunicazione di rendimento elevato è uno strumento ideale per le componenti della rete di trasmissione di dati e della rete di comunicazione, le componenti del ricetrasmettitore, valutazione di progettazione di sistema di trasmissione, fabbricante e difficile.
I risultati di misura UC9110A/UC9110A-2/UC9110A-4 sono non solo dati grezzi, ma anche istogramma con tempo ed ampiezza, prova della maschera, controllo statistico, ecc. Fornisce un insieme delle regolazioni della prova per gli indicatori di comunicazione, compreso il periodo di intervallo, il tempo di aumento, il tempo di caduta, la percentuale dell'incrocio, il risultato, il downshot, il rapporto dell'estinzione, il nervosismo e la misura di ampiezza.
Inoltre, SDH/SONET, prove della maschera di Gigabit Ethernet ed altre singole prove di conformità standard.
Specificazione
| coefficiente forfettario |
1.25G ~30G |
| Margine della maschera di accuratezza di misura (margine) |
± 3% |
| Risoluzione di immagine di caratteristiche dell'esposizione |
pixel 1024×768 |
| sistema di misura digitale |
La misura ottica del canale di sostegno 1~2, rinfresca la misura facoltativa 3 volte al secondo |
| Modo di acquisizione del segnale |
Provando (normale), busta, media |
| Rumore di RMS |
0.25mV (10GHz), 0.5mV (30Ghz) |
| Numero di campionatura dei canali |
1~4 Manica |
| Tempo verticale di conversione del sistema |
Secondo il numero di campionatura dei canali, 8.75ps (30GHz) |
| Rumore di RMS (massimo) |
0.5mV (10GHz), 1.0mV (30GHz) |
| La forma d'onda orizzontale del sistema zumma e zuma fuori base di tempo di osservazione |
0.5ps/div a 1ms/div |
| Accuratezza di intervallo di tempo (modo del nervosismo) |
0.25ps (10GHz), 0.0625ps (30GHz) |
| Fonte esterna dell'orologio del sistema di innesco |
100mV, 155~2500MHz (10GHz), 155~622MHz (30Ghz) |
| Gamma livellata di innesco |
±1.0V |
| gamma dell'input di innesco |
±1.5V |
| Taglio di innesco |
±1.5V: 5ms ~100ms |
| Potere (adattatore di potere esterno) |
50Hz, 5V, 3A, 6W |
| Temperatura ambiente, operazione di umidità relativa |
Temperature-20 a ~50℃, umidità 20% - ~80% |
| stoccaggio |
Temperatura -40 a ~85℃, umidità 5% - ~90% |
| Dimensione |
235W×55H×255L (millimetro) |
| Peso |
<2Kg |
| Comunicazione, interfaccia della gestione della rete |
RJ45; Ethernet di sostegno 10/100Mbps |
Introduzione di funzione
· Misura automatica di comunicazione
· Larghezza di banda della vasta gamma (9Gbps a 12.5Gbps, fonte di innesco dell'orologio di sostegno 155-2500mhz)
· Prova automatica della maschera di ITU/ANSI
- Operazione di utente ed interfaccia della rappresentazione grafica basata sul software di comunicazione di Ethernet del PC
· Struttura modulare
· Frequenza di campionamento veloce
· Fedeltà eccellente del segnale (nervosismo<0>
· Modo di acquisizione di FramsScan
FAQ
Q: Siete un produttore della fabbrica?
: Sì siamo produttore con 13 anni di esperienza di questa industria ed assicurata molti prodotti di buona qualità.
Q: Dove è il vostro mercato principale?
: L'Asia, Europa, l'America, Medio Oriente, l'Africa ed altri paesi e regioni.
Q: Che cosa è la vostra quantità di ordine minimo (MOQ)?
: Come politica standard, accettiamo MOQ di 1set e oggetti misti disponibili, ancora deve confermare con le nostre vendite secondo le serie di prodotti differenti.
Q: Posso personalizzare la dimensione ed il colore del caso?
: Sì. Possiamo discuterlo.
Q: Posso comprare alcuni campioni in primo luogo prima degli ordini principali? È la tassa del campione rimborsabile?
: Sì, la tassa del campione e la tassa della spedizione dovrebbero essere pagate in anticipo.
Q: Quanto tempo è il termine d'esecuzione di produzione?
: i 5 giorni per i prodotti di riserva, i prodotti differenti hanno termini di consegna differenti, secondo la situazione reale.
