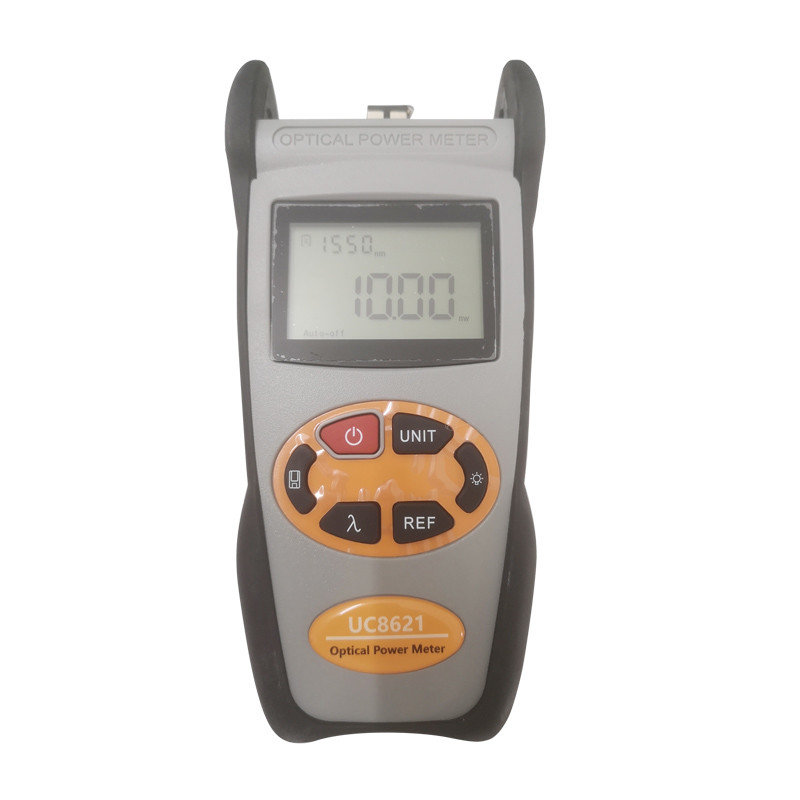

Alto potere ottico tenuto in mano a pieno rendimento del misuratore di potenza -50~+26dBm

• Funzioni e caratteristiche

• Prova ottica di potere
• Identificazione & commutazione Identificazione-automatiche di lunghezza d'onda di Wave
• Identificazione di frequenza ---Identificazione automatica di frequenza
• uno stoccaggio o un download di 1000 annotazioni via il cavo di USB
• Porta di comunicazione di USB per il download difficile conservato delle annotazioni
• Il livello di potere di riferimento può essere installato ed immagazzinato
• Funzione dicalibratura dell'utente
• Funzione automatica-fuori

Specifiche

Nota: Il tempo di funzionamento della batteria è basato sul termine dello spento la lampadina. Se potere sopra la lampadina continuamente,

il tempo dell'operazione sarà più breve.

Manuale della funzione

(1) schermo

Visualizzi i dati ed il modo di lavoro dello strumento.

(2) chiave di potere

INSERITA/DISINSERITA lo strumento

Regolazione del risparmio di energia: l'unità chiuderà automaticamente dopo un tempo di riposo di 15 minuti, qualunque nello stato di alimentazione a batteria o di alimentatore a corrente alternata. Scelga una volta questa regolazione, «l'automatico-fuori» visualizzerà sulla risalita dello schermo. Questo risparmio di energia è l'impostazione predefinita, una volta apre il misuratore di potenza, prendparteerà a questo modo. Breve stampa la chiave di potere al modo fuori automatico del risparmio di energia.

(3) chiave del commutatore dell'unità

Premi questo tasto per commutare fra la misura assoluta (dBm) e misura relativa (dB) e xW del potere ottico.

Mw, conversione del dBm: 10 ceppo (Mw) = (dBm)

(4) regolazione di riferimento:

per memorizzare il valore corrente di potere come il valore di riferimento che sarà visualizzato sulla destra superiore dello schermo LCD, allo stesso tempo l'esposizione «di riferimento» anche sulla giusta cima. Paragonerà il potere corrente al potere di riferimento e mostrerà il valore relativo di potere nel dB.

(5) chiave dato-vista/di risparmio.

il Dato-risparmio, OPM può conservando meno di 1000 dati. La stampa, lo schermo visualizzerà i dati che non risparmiano non, punta che conserva i dati, stampa del doubel per confermare il risparmio.

(6) controllo della lampadina: Apra o spenga la lampadina.

(7) selezione di lunghezza d'onda/lunghezza d'onda identificare

Breve stampa questa chiave per commutare la lunghezza d'onda e per visualizzarla sulla sinistra superiore del

Lo schermo LCD, 1310nm è la lunghezza d'onda di difetto

istruzione 5.Operation

5,1 giro INSERITA/DISINSERITA

In primo luogo di tutta l'inserzione la batteria o il gruppo di alimentazione, non ha alcun laser dentro, stampa per aprire il tester.

Quando il tester è standby, la chiave della stampa può annullare o funzione automatica-fuori di choos. Se il fucniton automatico-fuori è choosen, «l'automatico-fuori» visualizzerà sulla risalita dello schermo. Sullo stato «automatico-fuori», il OPM spegnerà automaticamente 10 minuti.

Se volete spegnere il OPM, stampa circa 2 secondi.

5.2 misure potenza di uscita

5.2.1 decolli il cappuccio parapolvere, si collegano con il cavo di toppa. Confermi prego il connettore ed il puntale dei cavi di toppa sta pulendo.

5.2.2 accenda il OPM.

5.2.3 selezioni la lunghezza d'onda. La breve stampa, seleziona la lunghezza d'onda calibrata, avviso che la lunghezza d'onda selezionata deve essere la stessa con la lunghezza d'onda di fonte di laser.

5.2.3 commutatore dell'unità. Stampa da commutare fra la misura assoluta (dBm) e misura relativa (dB) e xW del potere ottico.

5.2.4 misura di valore relativo. Ogni lunghezza d'onda può fissare il valore di riferimento, stampa, ha fissato il valore corrente come il valore di riferimento ed automaticamente calcola fuori il valore relativo.

5,3 dell'elaborazione dei dati. Questo tipo OPM ha memoria di risparmio di 1000 dati. Quando i risparmi di bisogno, pulsante , alla giusta cima dello schermo visualizzeranno il numero di risparmio di dati. Poi reprimere il bottone, confermi il risparmio, no. di risparmio scomparirà alla giusta cima dello schermo. Come trasferire i dati al PC ed alla vista o cancellare i dati riferisca prego al CD.

5,4 identificazione automatica di lunghezza d'onda. Premi il bottone del OPM fino a compaiono «---AU «alla giusta cima dello schermo; Premi il bottone del OLS e poi possa relieaze questa funzione.

Una rilevazione di 5,5 frequenze. OPM può verificare la frequenza del OLS. Se le frequenze dell'uscita di OLS di 270Hz, 1KHz, 2KHz di conseguenza, OPM individueranno la frequenza e la mostreranno sull'in alto a destra del LCD automaticamente.

Una calibratura di 5,6 Utente-auto.

Riferisca prego al CD.

Manutenzione generale

6,1 sempre tenere il connettore i porti del vostro misuratore di potenza sono puliti.

6,2 non utilizzi i connettori di fibra ottica/adattatori di cattiva qualità, altrimenti, danneggierà l'interfaccia del rivelatore che notevolmente colpirà la prestazione dell'unità.

6,3 la prova per utilizzare soltanto l'adattatore ha fornito.

6,4 una volta non in uso, assicuri che il cappuccio antipolvere sia disposto correttamente sopra i porti ottici.

6,5 tappi con attenzione in/out affinchè i connettori/adattatori della fibra evitino i graffi sul porto del misuratore di potenza.

6,6 tenga le pulizie regolari su porto ottico del misuratore di potenza, prego pulito con i tamponi di cotone forniti correttamente facendo uso dell'alcool.

Risoluzione dei problemi

batteria 8.Change

Se trovate la batteria è debole mentre lo aziona, immediatamente per spegnere prego l'unità e per cambiare una nuova batteria.
