densità di potenza facoltativa -30dBm banda a banda larga di sorgente luminosa di 235mm della multi

Densità di potenza opzionale a banda larga -30 dBm

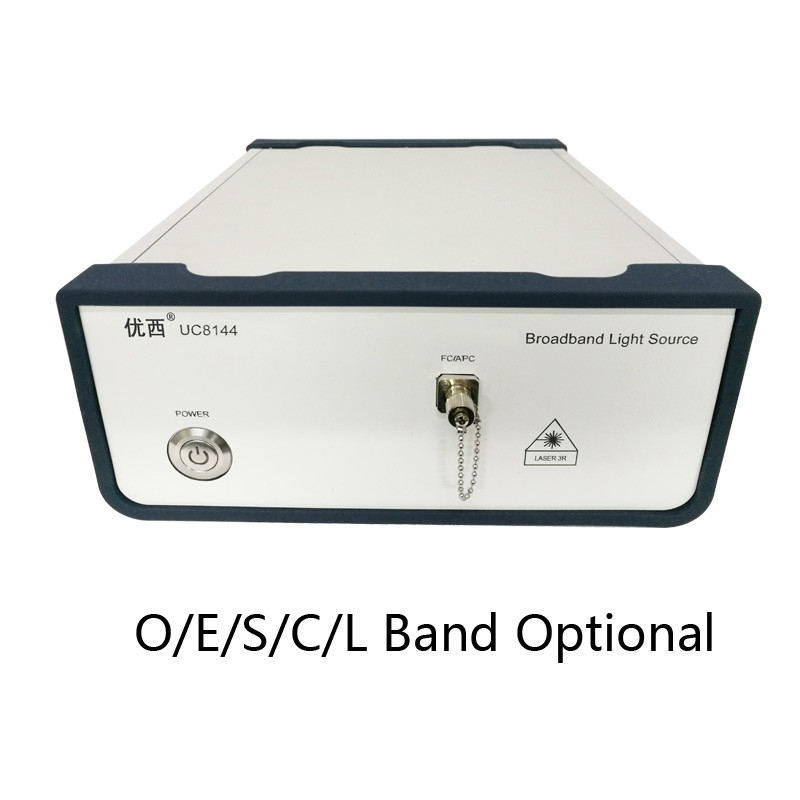

UC8144 sorgente luminosa a banda larga

Indicazioni d'uso

1- L'alimentazione.

Prima di avviare il dispositivo, verificare se la tensione di ingresso è la tensione di ingresso nominale del dispositivo e se la messa a terra è buona.La sorgente luminosa utilizza una fonte di alimentazione a corrente alternata da 220V a 50Hz.

2Sezione chiave Descrizione

 Interruttore di alimentazione:Dopo aver collegato il cavo di alimentazione, accendere questo interruttore di alimentazione sul dispositivo e l' indicatore di alimentazione si accende.

Tasto di accensione laser:premere questo tasto per accendere o spegnere la luce di uscita del laser, ma la sorgente luminosa all'interno della protezione laser, utilizzando la tecnologia software di avviamento lento e di spegnimento lento, dopo aver premuto il tasto,ci vogliono 30 secondi per accendere la luce normalmente o spegnerla completamente, movimento verso l'alto, che indica che il laser è in stato ON;, scatto verso il basso, che indica che il laser è in stato OFF.La sorgente luminosa ha funzione di memoria.la potenza di uscita della sorgente luminosa si ripristina automaticamente all'ultima potenza di uscita.

3.Istruzioni di accensione/spegnibilità della macchina

Sequenza di partenza:

1) Premere il pulsante di accensione per accendere l'alimentazione
2) Rimuovere il tappo di uscita del laser e collegare il jumper corrispondente.
3) Scegliere il pulsante di accensione del laser per aprire il laser.

Nota:1Dopo aver spento l'alimentazione, occorrono almeno 30 secondi per riavviare l'alimentazione, altrimenti la durata del laser risulterà compromessa.
2, il funzionamento stabile della sorgente luminosa richiede 30 minuti per avviare il tempo di riscaldamento.

Sequenza di spegnimento:
1) Disegna il tasto Laser ON Laser.
2) Premere il pulsante di accensione per spegnere l'alimentazione.

4.Luce di indicazione
Indicatore di potenza Indicatore di potenza: se l'alimentazione è normale, l'indicatore è rosso.
Laser su Indicatore: il Laser è verde quando viene attivato normalmente.

1Considerazioni relative alla stabilità: la sorgente luminosa è altamente stabile.
1) Prima di utilizzare, assicurarsi di mantenere pulito l'estremità della fibra di coda di uscita, soprattutto se c'è sporco sull'estremità di uscita, ciò influenzerà la potenza ottica di uscita e la stabilità.
2) Evitare l'uso del prodotto in ambienti sporchi e vibranti. Il prodotto contiene componenti ottici di precisione.che porterà alla riduzione della stabilità del prodotto.
3) Evitare l'uso del prodotto in ambienti con forti variazioni di temperatura e umidità.l'indice di stabilità indicato è indicato in un intervallo ristretto di variazioni ambientaliQuando la temperatura e l'umidità cambiano notevolmente, l'apparecchiatura stabilisce automaticamente un equilibrio stabile, durante il quale la stabilità peggiora.Un certo tempo di stabilizzazione termica è richiesto quando il dispositivo viene avviato. 30 minuti sono raccomandati.
4) Utilizzare il jumper ottico di buona qualità e l'interfaccia corrispondente all'apparecchiatura per collegare la presa.In linea di principio, più il jumper è corto, meglio è e non permettere al jumper di muoversi liberamente.

2Controllo della luce riflessa:
Per i laser ad alta potenza, qualsiasi luce riflessa può portare a un funzionamento instabile del laser o addirittura a danni al laser.indice di perdita di ritorno dei dispositivi, e luce di per sé o di altre lunghezze d'onda portate da determinate strutture di percorso ottico nel laser.Prima di collegare la fonte luminosa al percorso ottico,assicurare che la luce riflessa non entri nel dispositivo.

3. Prevenzione delle DSE:
Il laser interno e alcuni chip sono dispositivi sensibili all'elettrostatica.il dispositivo può essere danneggiato irreparabilmentePertanto, si raccomanda che: il dispositivo sia ben messa a terra e l'operatore adotti misure di protezione elettrostatica.

4- Fornitore di energia:
Assicurarsi che l'alimentazione di ingresso sia entro il range di tensione e corrente richiesto dalle specifiche del dispositivo e non spegnere accidentalmente l'alimentazione quando il dispositivo è in uso.

5- Sicurezza personale:
Quando la fonte luminosa è in funzione, non guardare direttamente nella faccia finale di uscita della fibra ottica, indipendentemente dal fatto che si tratti della presa della fonte luminosa o della porta jumper di connessione esterna.Non esporre direttamente la pelle a luce intensa, che può causare gravi lesioni.
