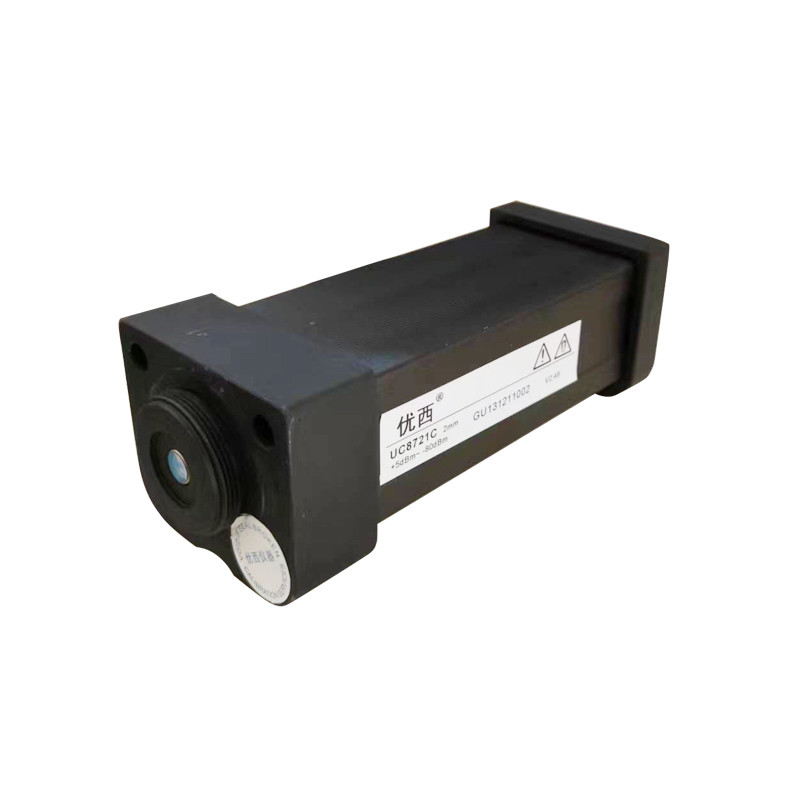

Modulo ottico del misuratore di potenza di UC8721 USB

Introduzione di prodotto

UC8721 è un modulo ottico del misuratore di potenza dell'interfaccia di USB. È periodo di campionamento raggiunge il microsecondo e la latta raccoglie ed elabora i dati ad un tasso alto di velocità.

   Il modulo ottico del misuratore di potenza UC8721 fornisce una porta di comunicazione di USB relativa al PC. L'operatore usa il suo programma della dimostrazione per controllare il UC8721, le visualizzazioni che la misura stima e fissa i parametri. Il potere ottico UC8721 misura il modulo offre la prestazione superiore nelle prove le componenti di DWDM, le componenti di AWG&PLC, gli amplificatori ottici e dell'esecuzione delle altre applicazioni ottiche della prova e di misura della fibra per tutti gli usi. Rispetto ad altri moduli del misuratore di potenza degli strumenti del UC, UC8721 caratterizza il campionamento ad alta velocità e la dimensione compatta e è particolarmente adatti a sistema di campionamento ottico del misuratore di potenza che è montato nelle varie forme e nei canali multipli.

Il software dovrebbe essere usato

   Il modulo ottico del misuratore di potenza UC8721 può comunicare con un PC attraverso il suo cavo incorporato di comunicazione di USB. Il modulo ottico del misuratore di potenza UC8721 può usare il software applicativo fornito da Canton Youxi per fissare i parametri del modulo e per realizzare tutte le operazioni dell'applicazione.

Descriva con un'interfaccia della porta

USB a cavo schermato il centro 1B4

   La porta di comunicazione è collegata ad USB al centro 1B4 che protegge il cavo, che può direttamente essere collegato al PC per stabilire la comunicazione.

Porta d'ingresso sincrona

   La porta d'ingresso sincrona del segnale, facendo uso del connettore di SMA, riceve il segnale di innesco di impulso dall'esterno, il bordo in aumento è efficace.

Interfaccia di input ottica

   Porta d'ingresso del segnale del laser. Quando un saltatore di fibra ottica è collegato ad un modulo ottico del misuratore di potenza, un adattatore del collegamento è richiesto nel mezzo. L'adattatore del collegamento deve abbinare il tipo del connettore del misuratore di potenza e del connettore della fibra.

   La seguente figura elenca due adattatori tipici del collegamento per le fibre ottiche di collegamento al misuratore di potenza ottico UC8721 per riferimento.
