Accuratezza ottica da tavolino controllata 0.1dB di perdita di inserzione dell'attenuatore di programma 1.8dB

 Perdita di inserzione ottica controllata dell'attenuatore di programma 1.8dB Accuracy0.1dB

Fonte di laser multicanale di UC8130 DFB

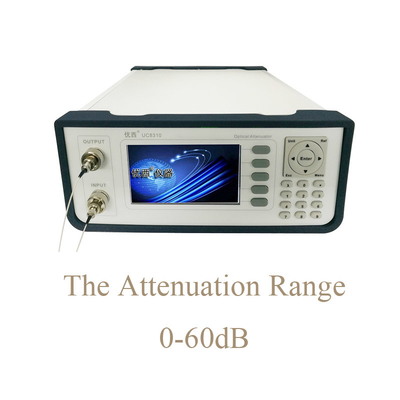

   L'attenuatore ottico da tavolino UC8310/UC8320 è un'alta precisione, strumento ottico di attenuazione di potere della vasta gamma. Il nuovo metodo di lavorazione dell'acquisizione dei dati ed è adottato, che ha un più grande SNR e una velocità più veloce di risposta e può raggiungere una vasta e gamma dinamica musicale continua di attenuazione di dB 0-60.
L'attenuatore ottico da tavolino UC8310/UC8320 pricipalmente è utilizzato per il canale che equilibra, equilibratura di potere, pendio di guadagno ed adeguamento di potere nel sistema di DWDM come pure misura e l'applicazione ottiche delle componenti dello SpA & dell'AWG, degli amplificatori ottici e di altre fibre ottiche generali.

Prenda UC8310 come esempio:

Descrizione dell'interfaccia utente

Vista frontale dell'ospite

   I porti di uscita ottici e le porte d'ingresso ottiche sono porti di FC/PC. Prenda UC8310 come esempio:

I requisiti dell'alimentazione elettrica

   L'attenuatore ottico del benchtop UC8310/UC8320 aderisce ai regolamenti della classe II di sovratensione. La tensione di funzionamento è 100 ~ la tensione CA 240V, la gamma di frequenza è 48 ~ 66Hz, la tensione di funzionamento è 115V, la corrente massima del consumo è 230mA; Quando la tensione di funzionamento è 230V, la corrente massima del consumo è 120mA.

Requisiti del cavo elettrico

   Secondo le norme di sicurezza internazionali, lo strumento è fornito di un cavo di alimentazione dei 3 centri che rispetta le norme nazionali. Colleghi il cavo elettrico soltanto all'incavo di potere con la protezione al suolo.

Interfaccia di comunicazione

Porta USB

   L'interfaccia di USB è un'interfaccia standard di tipo B dei 4 centri, che può essere collegata a UC8310/UC8320 ed al PC e lo strumento può essere controllato controllando il software.

Cavo della connessione USB

   La lunghezza del cavo di USB non può superare 5 M. Altrimenti, solo un riempitivo periferico di terzi di USB può essere utilizzato. Generalmente, la lunghezza massima di estensione può raggiungere 50 M.

Porta seriale RS232

   I parametri della porta seriale dello strumento sono fissati ad un valore fisso. Le regolazioni di parametro della porta seriale del computer devono abbinare le regolazioni di parametro dello strumento.

Definizione del perno dell'interfaccia RS232

RS232 è collegato al cavo

Definizione del perno di connettore del cavo del collegamento RS232:

Nota: Per la comunicazione della porta seriale, modem nullo di uso per collegare il cavo.
