attenuatore ottico variabile 4Ch con perdita di inserzione di controllo di potere ≤1.5dB

Attenuatore ottico controllato del canale UC8734 4 otticamente

Descrizione dell'interfaccia del prodotto

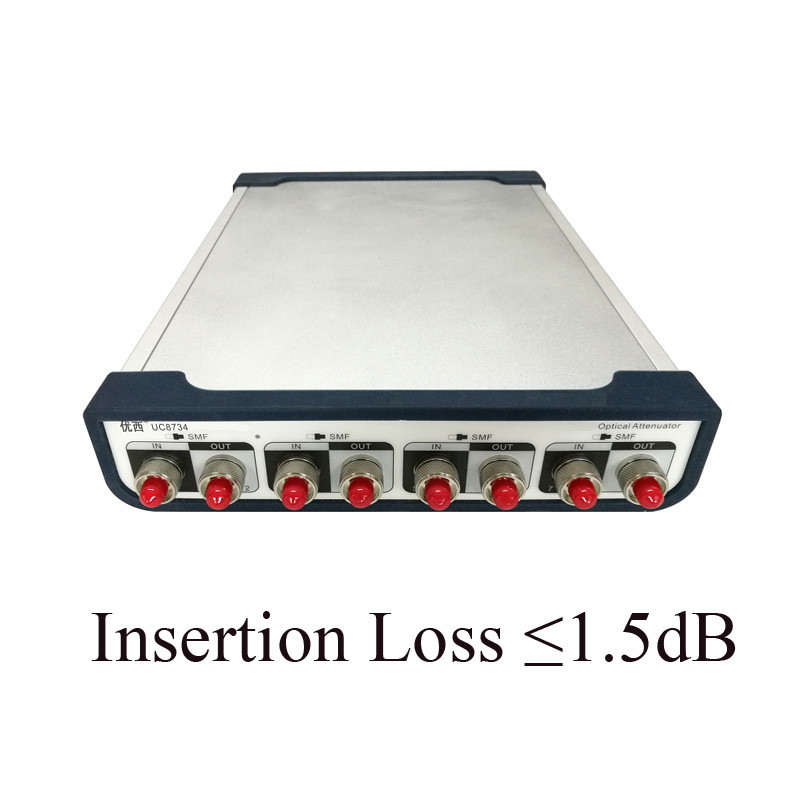

La parte anteriore dello strumento

                                        UC8734 è un attenuatore ottico monomodale di 4 canali

«IN» è l'entrata di sorgente luminosa e «FUORI» è lo sbocco di sorgente luminosa.

Alla parte posteriore dello strumento

Requisiti dell'alimentatore a corrente alternata

   Lo strumento aderisce ai regolamenti della classe II di sovratensione. La tensione di funzionamento è tensione CA di 100 ~240V, la gamma di frequenza 48-66Hz, la tensione 115V di funzionamento quando, la corrente massima del consumo è 230mA; Tensione 230V di funzionamento, più
La corrente massima del consumo è 120mA.

Il cavo di alimentazione

    Secondo le norme di sicurezza internazionali, lo strumento è fornito di un cavo di alimentazione dei 3 centri che rispetta le norme nazionali. Inserisca soltanto la spina del cavo di alimentazione in uno sbocco di potere con la protezione al suolo.

Indicatore di potenza

   L'indicatore di potenza si accende quando lo strumento è alimentato sopra.

Descrizione dell'interfaccia di comunicazione

   Ci sono due porte di comunicazione sul pannello posteriore dello strumento, vale a dire interfaccia di USB ed interfaccia RS232.

L'interfaccia di USB

   L'interfaccia di USB è un'interfaccia standard di tipo B dei 4 centri, che può essere collegata allo strumento ed al PC e lo strumento può essere controllato controllando il software.

Porta seriale RS232

  I parametri della porta seriale dello strumento sono fissati ad un valore fisso. Le regolazioni di parametro della porta seriale del computer devono abbinare le regolazioni di parametro dello strumento.

Parametri fissi:
Di baud rate: 115.200
Numero delle cifre: 8
Controllo: Nessuno
Numero di arresto: 1

Interfaccia RS232

L'interfaccia LAN

                                            Modo di lavoro: Modo di server del UDP

Interfaccia ottica input/dell'uscita

   Interfaccia di fibra ottica del connettore per l'uscita del segnale del laser. Connettori scelti di FC/APC o di FC/PC e tipi della fibra di MMF o di SMF secondo le istruzioni dell'etichetta.

Sbocco sincrono dell'uscita

   Connettore di SMA. Quando il modulo di sorgente luminosa sta esplorando, lo sbocco sincrono dell'uscita produce un segnale di impulso di innesco.

Caratteristiche di prodotto:

   L'attenuazione ottica e l'output di forza motrice ottico possono essere messi rapidamente ed esattamente ed il periodo di stabilizzazione di controllo di potere ottico è di meno di spettrografia di massa 100.
L'attenuatore multicanale è messo allo stesso tempo, porti multipli è misurato allo stesso tempo, salvante molto tempo di misura;
Il misuratore di potenza ottico di alta precisione incorporata assicura la stabilità e l'accuratezza del monitoraggio di potere;
Operazione semplice, interfaccia grafica intuitiva, previsione multicanale di dati allo stesso tempo, stato della prova con un'occhiata;
Struttura di piccola dimensione e compatta. I dispositivi multipli possono essere personalizzati affinchè l'uso precipitante a cascata amplino il numero dei canali.
