Campo di potenza ottico +10 del misuratore di potenza di Manica 4 ~ -65dBm/+25 ~ -50dBm

2/4 di campo di potenza +10 del misuratore di potenza di Manica ~ -65dBm/+25 ~ -50dBm

UC8202   misuratore di potenza 2Channel

Una panoramica del

   IL MISURATORE DI POTENZA OTTICO a doppio canale UC8202 è una versione migliorata dello strumento ottico di misurazione della potenza della vasta gamma e di alta precisione da Guangzhou Youxi Company. Lo strumento fornisce due canali indipendenti del misuratore di potenza, che possono essere utilizzati per la misura diretta di potere ottico e la misura relativa di perdita di attenuazione ottica.

   Il misuratore di potenza ottico a doppio canale UC8202 può essere fornito del dispositivo nudo della fibra, la prova è più conveniente ed i parametri LCD veloci e grandi di misura dell'esposizione di HD, il bottone del pannello direttamente fissano i parametri, l'operazione è molto semplici. Il misuratore di potenza adotta un nuovo metodo di lavorazione dell'acquisizione dei dati e, con una più vasta gamma di misurazione della potenza, la velocità più veloce di risposta, il più alta stabilità.

Descrizione dell'interfaccia utente

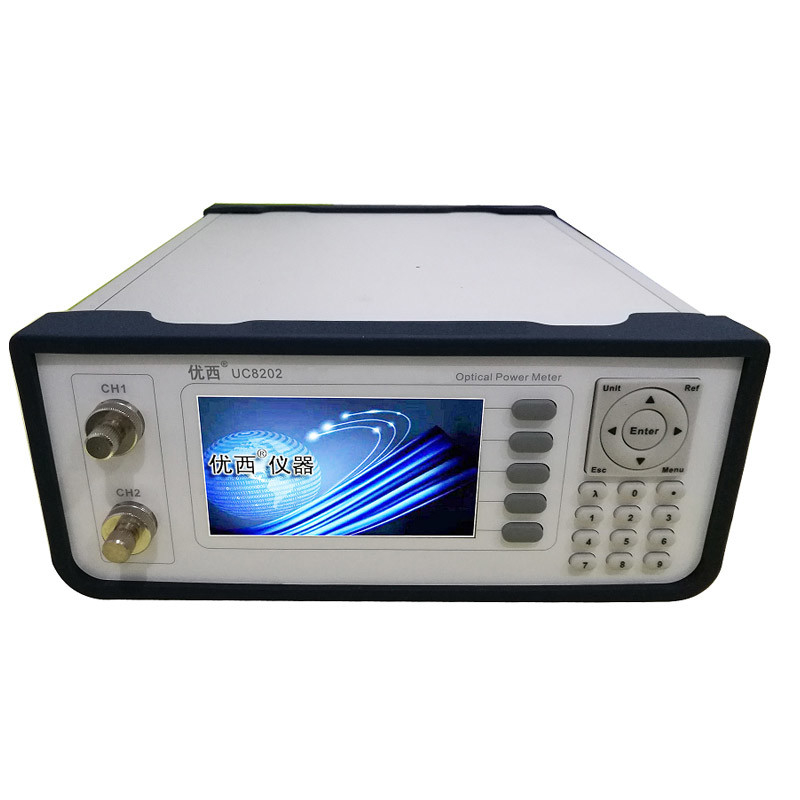

Pannello frontale dell'ospite
Prenda il desktop UC8202 come esempio:

Esposizione

   Le misure in tempo reale delle esposizioni LCD di potere ottico, delle lunghezze d'onda di funzionamento, dei valori medii di valore di riferimento di potere e di tempo per entrambi i canali.

Le chiavi

   La regolazione dell'operazione e di parametro di controllo dello strumento del misuratore di potenza è effettuata premendo il tasto.

Canale di ingresso ottico
L'interfaccia di input del segnale del laser, adattatore può scegliere il collegamento dell'adattatore standard di FC/APC o di FC/PC, specificato dal cliente quando acquista il prodotto.

Pannello posteriore dell'ospite

I requisiti dell'alimentazione elettrica
Lo strumento aderisce ai regolamenti della classe II di sovratensione. La tensione di funzionamento è 100 ~ la tensione CA 240V, la gamma di frequenza è 48 ~ 66Hz, la tensione di funzionamento è 115V, la corrente massima del consumo è 230mA; Quando la tensione di funzionamento è 230V, la corrente massima del consumo è 120mA.

Porta USB
L'interfaccia di USB è un'interfaccia standard di tipo B dei 4 centri, che può essere collegata allo strumento ed al PC e lo strumento può essere controllato controllando il software.

Cavo della connessione USB
La lunghezza del cavo di USB non può superare 5 M. Altrimenti, solo un riempitivo periferico di terzi di USB può essere utilizzato. Generalmente, la lunghezza massima di estensione può raggiungere 50 M.

Porta seriale RS232
I parametri della porta seriale dello strumento sono fissati ad un valore fisso. Le regolazioni di parametro della porta seriale del computer devono abbinare le regolazioni di parametro dello strumento.
