1 gamma ottica variabile +5 ~ -70dBm dell'attenuatore e del misuratore di potenza di Manica

gamma ottica +5 ~ -70dBm dell'attenuatore 1/2-Channel e del misuratore di potenza

Attenuatore ottico e misuratore di potenza di UC8752 2-Channel

Caratteristiche di prodotto:

   L'attenuazione ottica e l'output di forza motrice ottico possono essere messi rapidamente ed esattamente ed il periodo di stabilizzazione di controllo di potere ottico è di meno di spettrografia di massa 100.
L'attenuatore multicanale è messo allo stesso tempo, porti multipli è misurato allo stesso tempo, salvante molto tempo di misura;

   Il misuratore di potenza ottico di alta precisione incorporata assicura la stabilità e l'accuratezza del monitoraggio di potere; Operazione semplice, interfaccia grafica intuitiva, previsione multicanale di dati allo stesso tempo, stato della prova con un'occhiata;

Descrizione dell'interfaccia del prodotto

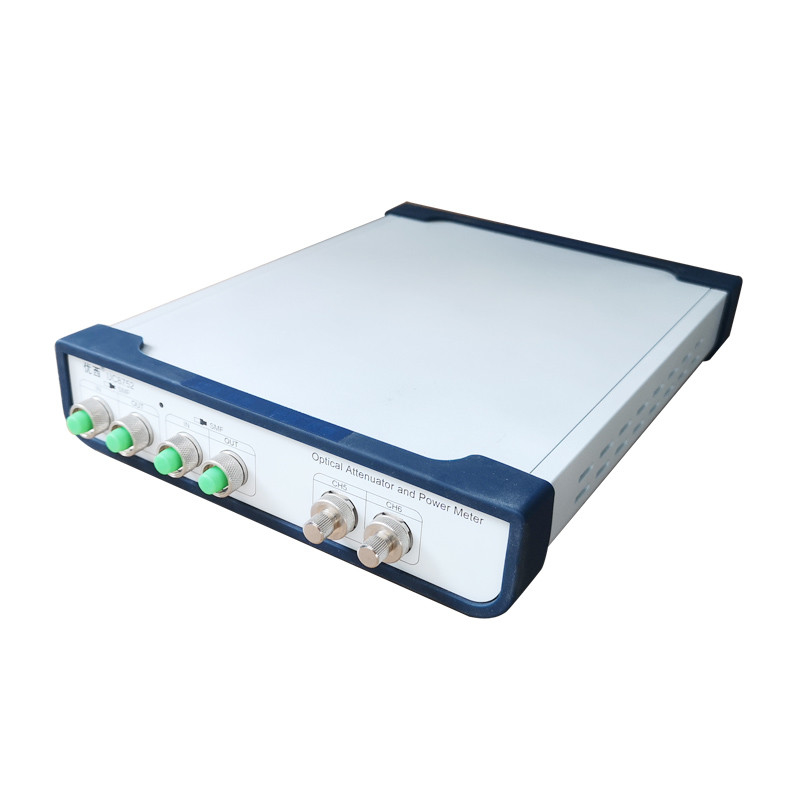

La parte anteriore dello strumento

Nota: CH1-CH2 e CH3-CH4 sono attenuatori ottici, CH5 e CH6 sono misuratori di potenza

Alla parte posteriore dello strumento

I requisiti dell'alimentazione elettrica
Il UC8752 aderisce ai regolamenti della classe II di sovrappressione. La tensione di funzionamento è tensione CA di 100~ 240V, la gamma di frequenza 48-66Hz, tensione di funzionamento a 115V, la corrente massima del consumo è 230mA; La tensione 230V di funzionamento, la corrente massima del consumo è 120mA.

Indicatore di potenza
L'indicatore di potenza si accende quando lo strumento è alimentato sopra.

Descrizione dell'interfaccia di comunicazione
Sbiadirsi ottico UC8752 ed il misuratore di potenza ottico hanno due porte di comunicazione sul pannello posteriore, che sono interfaccia delle porte USB e delle porte USB RS232.

L'interfaccia di USB
L'interfaccia di USB è un'interfaccia standard di tipo B dei 4 centri, che può essere collegata a UC8752 ed al PC e lo strumento può essere controllato controllando il software.

Definizione del perno dell'interfaccia RS232

RS232 è collegato al cavo

Definizione del perno di connettore del cavo del collegamento RS232:
