commutatore ottico da tavolino 1x4

Istruzioni per l'uso

1. Descrizione della struttura

1,1 Front Panel Description

Pannello frontale

(1) esposizione di LCD: indirizzo del visualizzatore, canale corrente ed informazioni relative.
(2),▲ - sulla chiave; ▼ -- giù la chiave; Entri -- Confermi la chiave; ESC -- Chiave di annullamento.
(3) indicatore di potenza Power1, Power2: indica l'alimentazione elettrica di lavoro.

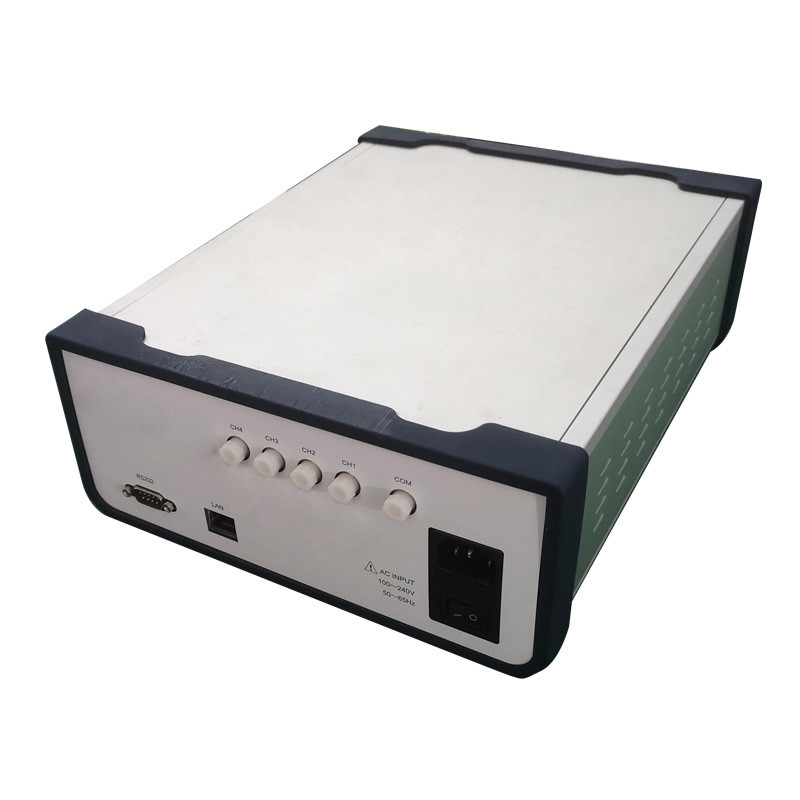

1,2 descrizione del pannello posteriore

Pannello posteriore

(1) RJ45 interfaccia Ethernet, porta seriale RS-232: interfaccia di comunicazione per i dati di monitoraggio del dispositivo.
(2) interfaccia di corrente alternata: interfaccia di input di alimentatore a corrente alternata per l'attrezzatura.
Descrizione dei porti ottici: I porti dell'ingresso/uscita sul pannello del dispositivo sono porti pubblici. I numeri di Manica 1, 2, 3 e 4 sono rispettivamente.

2. Descrizione del collegamento del dispositivo

2,1 descrizione ottica interna del percorso

Rappresentazione schematica del percorso ottico interno del commutatore ottico 1 x 4

2,2 descrizione del collegamento di interfaccia di comunicazione

(1) interfaccia RS-232
Nel collegare un dispositivo ad un computer, usi un cavo dell'incrocio della porta seriale DB9 con i fori su entrambe l'estremità. Cioè il perno #2 ed il perno #3 ad entrambe l'estremità sono attraversati, il perno #5 ad entrambe l'estremità è collegato ed il resto dei perni non è collegato.
(2) interfaccia Ethernet RJ45
Nel collegare un dispositivo ad un computer tramite un commutatore, usi un cavo diritto (la sequenza fissante ad entrambe l'estremità è 1 arancio e bianco, 2 arancia, 3 verdi e bianchi, 4 blu, 5 blu e bianchi, 6 verdi, 7 marroni e bianchi, 8 marroni). Quando il dispositivo direttamente è collegato al computer, i cavi trasversali dovrebbero essere usati (un'estremità è: 1 bianco arancio, 2 arancia, 3 bianchi verde, 4 blu, 5 bianchi blu, 6 verdi, 7 bianchi Brown, 8 marroni; L'altra estremità è: 1 - bianco verde, 2 - verde, 3 - bianco arancio, 4 - blu, 5 - bianco blu, 6 - arancia, 7 - bianco marrone, 8 - marroni).

3. Istruzioni di operazione del pannello

(1)   Serratura della tastiera: L'interfaccia di comunicazione del dispositivo del canale invia i comandi corrispondenti mettere se le chiavi sul pannello sono permesse usare. Vedi «la descrizione di protocollo di comunicazione» per i dettagli. Quando la chiave del pannello è chiusa, i parametri corrispondenti non possono essere fissati attraverso il pannello.
(2)   Regolazione se l'interfaccia iniziale permette la commutazione di canale.

■La procedura per permettere selettore di canale sull'interfaccia iniziale: la stampa del ① entra per entrare nel menu quando premete il bottone per permettere che sia usato. Stampa «▲» o «▼» del ② chiave selezionare «1. regolazioni della serratura di Manica»; "entrata" della stampa del ③ da entrare. Stampa «▲» o «▼» del ④ chiave selezionare «per permettere commutatore»; "entrata" della stampa del ⑤ per confermare il completamento. ⑥ durante l'intero processo, ESC della stampa da ritornare al punto precedente.

   ■La procedura per la chiusura del selettore di canale a chiave su un'interfaccia iniziale: (1) la stampa entra per entrare nel menu quando permettete che sia usata. Stampa «▲» o «▼» del ② chiave selezionare «1. regolazioni della serratura di Manica»; "entrata" della stampa del ③ da entrare. Stampa «▲» o «▼» del ④ chiave selezionare «il commutatore della serratura»; "entrata" della stampa del ⑤ per confermare il completamento. ⑥ durante l'intero processo, ESC della stampa da ritornare al punto precedente.

(3) commutazione di canale

(5) ha fissato il periodo dell'esame automatico ed inizia l'esame automatico

■Stampa il ① chiave per entrare nel menu. Stampa «▲» o «▼» del ② chiave selezionare «4. regolazioni automatiche di ricerca»; "entrata" della stampa del ③ da entrare. Il ④ preme «il ▲» chiave o «il ▼» per selezionare «l'ora» dell'intervallo di ricerca; Il ⑤ preme il tasto di introduzione per confermare; Stampa «▲» o «▼» del ⑥ chiave selezionare «i minuti»; il ⑦ preme il tasto di introduzione determinare; Stampa «▲» o «▼» del ⑧ chiave selezionare «in secondo luogo»; La stampa del ⑨ entra. Se il tempo non è zero, la ricerca automatica è iniziata. ⑩ durante l'intero processo, ESC della stampa da ritornare al punto precedente.

■Durante l'esame automatico, ci sono tre modi smettere di esplorare sul pannello: (1) quando l'interfaccia iniziale permette che la commutazione di canale, la stampa «▲» o «il ▼» commutino i canali per smettere di esplorare; Canali del commutatore del ② nell'ambito «della selezione obbligatoria di Manica 2.» da smettere di esplorare. Il ③ nel menu «le 4. regolazioni automatiche di ricerca» ha fissato l'intervallo di tempo di esplorazione «a 00 ore, 00 minuti, 00 secondi» per smettere di esplorare.

(6) regolazione di indirizzo di dispositivo, che può essere usata per controllare i dispositivi multipli con differenti indirizzi nel caso delle risorse strette della porta seriale.

■Stampa il ① chiave per entrare nel menu. Stampa «▲» o «▼» del ② chiave selezionare «una regolazione di 5. indirizzi»; "entrata" della stampa del ③ da entrare. Stampa «▲» o «▼» del ④ chiave selezionare «nuovo indirizzo»; "entrata" della stampa del ⑤ per confermare il completamento. ⑥ durante l'intero processo, ESC della stampa da ritornare al punto precedente.

(7) la regolazione di di baud rate della porta seriale può incontrare le regolazioni di di baud rate differenti. Di baud rate può essere fissato come segue: 1200, 2400, 4800, 9600, 19200, 57600, 115200, messi solitamente come 19200. (Nota: Le regolazioni di baud rate entrano in vigore solo dopo un nuovo inizio.)

■Stampa il ① chiave per entrare nel menu. Stampa «▲» o «▼» del ② chiave selezionare «di baud rate 6. che mette»; "entrata" della stampa del ③ da entrare. Stampa «▲» o «▼» del ④ chiave selezionare «di baud rate»; "entrata" della stampa del ⑤ per confermare il completamento. ⑥ durante l'intero processo, ESC della stampa da ritornare al punto precedente.

(8) regolazione LCD di ritardo della lampadina

■Stampa il ① chiave per entrare nel menu. Stampa «▲» o «▼» del ② per selezionare «lampadina LCD 7.»; "entrata" della stampa del ③ da entrare. Il ④ preme «il ▲» chiave o «il ▼» per selezionare il tempo di ritardo; Il ⑤ preme il tasto di introduzione per confermare; ⑥ durante l'intero processo, ESC della stampa da ritornare al punto precedente.

(9) richiamo del messaggio di errore

■Errore 1 -- indica uno straripamento di dati.
■Errore 2 - indica che il modulo di commutatore ottico sta funzionando in modo errato.

.4. Descrizione del monitoraggio superiore del computer

   Il dispositivo può ricevere i segnali di controllo dal computer attraverso l'interfaccia RS-232 (o RS-485) sul pannello frontale realizzare la misura automatica o il monitoraggio in tempo reale (facendo uso del sistema di controllo della porta seriale o del software della porta seriale), o il monitoraggio a distanza attraverso la porta Ethernet.

4.1. Istruzione di controllo di programma
(1) questo strumento può eseguire soltanto l'un'istruzione per volta. Solitamente attesa finché il programma non restituisca il valore corrispondente prima di entrare nell'istruzione seguente.
(2) usa prego le lettere maiuscole.
(3) ha introdotto il sostegno tagliente «& LT; » nell'operazione reale. Come carattere d'apertura, parentesi «>» come terminatore.
