± speciale 2nm di stabilità di fonte di laser musicale di lunghezza d'onda della farfalla alto

± speciale 2nm di stabilità di fonte di laser di lunghezza d'onda della farfalla alto

Fonte di laser speciale di lunghezza d'onda UC8131

Abbiamo citato
La fonte di laser multicanale di UC812n/UC813n può essere usata per i dispositivi di WDM CWDM, dispositivi di WDM di alta precisione, dispositivi ottici dell'AWG di matrice grattare della guida d'onda, dispositivi ottici planari dello SpA della guida d'onda, amplificatore ottico EDFA e l'altre misura ed applicazione generali di fibre ottiche. In particolare, è adatto a fabbricazione in serie ed a rilevazione di PLCS degli accoppiatori e delle guide d'onda ottiche planari.
Punto speciale
La fonte di laser multicanale di UC812n/UC813n ha le caratteristiche della stabilità ad alto rendimento, la piccola dimensione, la partenza veloce ecc. L'attrezzatura di sorgente luminosa può fornire i canali multipli di segnale in uscita fisso di sorgente luminosa di lunghezza d'onda. Il youxi di Canton può anche personalizzare 850, 980, 1250,1270… 1610,1625 nanometro e qualsiasi combinazione di due o quattro o più equipmen di sorgente luminosa di lunghezza d'onda.

Descrizione dell'interfaccia del prodotto

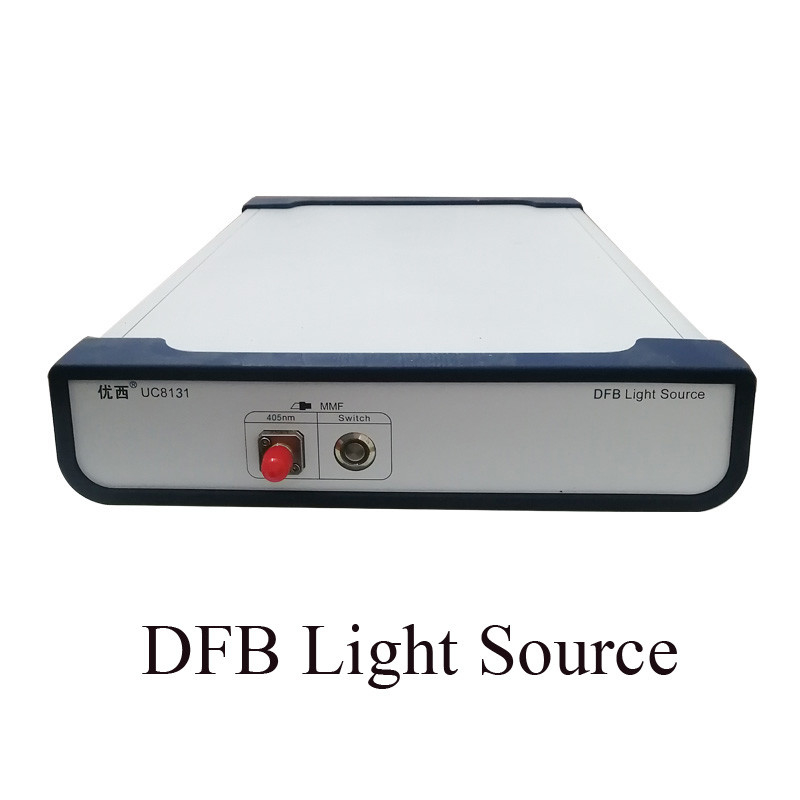

La parte anteriore dello strumento

Alla parte posteriore dello strumento

I requisiti dell'alimentazione elettrica
Lo strumento aderisce ai regolamenti della classe II di sovratensione. La tensione di funzionamento è 100 ~ la tensione CA 240V, la gamma di frequenza è 48 ~ 66Hz, la tensione di funzionamento è 115V, la corrente massima del consumo è 230mA; Quando la tensione di funzionamento è 230V, la corrente massima del consumo è 120mA.

Descrizione dell'interfaccia di comunicazione
Ci sono due porte di comunicazione sul pannello posteriore dello strumento, vale a dire USB ed interfaccia RS232.

L'interfaccia di USB
L'interfaccia di USB è un'interfaccia standard di tipo B dei 4 centri, che può essere collegata allo strumento ed al PC e lo strumento può essere controllato controllando il software.

Interfaccia RS232
I parametri della porta seriale dello strumento sono fissati ad un valore fisso. Le regolazioni di parametro della porta seriale del computer devono abbinare le regolazioni di parametro dello strumento.

Interfaccia dell'uscita di sorgente luminosa
Interfaccia del connettore di sorgente luminosa per l'uscita del segnale del laser. Connettori scelti di FC/APC o di FC/PC e fibre di MMF o di SMF secondo il tipo etichetta della fibra sul quadro portastrumenti.
L'annotazione di lunghezza d'onda visualizza il valore di lunghezza d'onda del canale corrispondente.

Bottone di selettore di canale
Dopo che lo strumento è alimentato sopra, il giro sull'interruttore di accensione e sull'indicatore luminoso del bottone di selettore di canale comincia lampeggiare. Attualmente, lo strumento entra nello stato di prova d'autoverifica e l'indicatore luminoso del canale esce dopo che l'autoverifica è completata.
L'operatore dovrebbe selezionare il porto corrispondente del canale secondo la lunghezza d'onda richiesta, toccare leggermente il bottone di commutatore ed accende l'indicatore luminoso. Se il bottone di commutatore del canale è costante sopra, significa che il laser del canale corrispondente è stato acceso e può essere usato.
