attenuatore ottico variabile 4Ch o 8CH con facoltativo multicanale

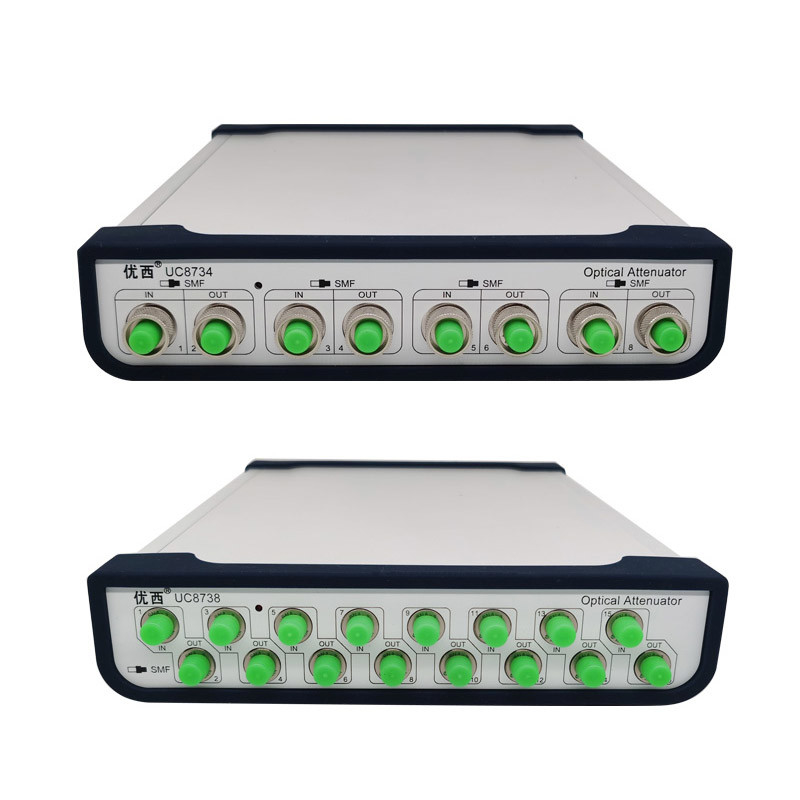

Attenuatore ottico controllato del canale UC8734/8 4/8 otticamente
Specificazione
| Modello # |
UC8734 |
UC8738 |
| Gamma dell'attenuatore |
dB 0~40 |
| Lunghezza d'onda di calibratura |
1270 / 1286/1290/1295/1300/1305/
1310 / nanometro 1330/1510/1530/1550/1570
|
| Perdita di inserzione |
dB ≤1.5 |
| Tipo della fibra |
9/125 um singolo di modo |
| Tipo del connettore |
Connettore di FC/UPC |
| Accuratezza di attenuazione |
dB del ± 0,1 del ≤ (0 ~ dB 25)
dB del ± 0,02 del ≤ (0 ~ dB 25 con controllo di potere)
|
| Ripetibilità |
dB del ≤ ±0.02 |
| Fare la media periodo del monitor PM |
1~1000ms |
| Tempo di sistemazione |
100ms |
| Velocità di transizione di attenuazione |
0,1 ~ 50 dB/s |
| Attenuazione di riflessione |
> dB 45 |
| Alimentazione in ingresso di entrata sicura massima |
+20dBm |
| Interfaccia di comunicazione |
RS232, USB, controllo RJ45 dal PC |
| Periodo di ricalibratura |
2 anni |
| Temperatura di operazione |
0~ +40℃ |
| Temperatura di stoccaggio |
-30~+80℃ |
| Potere |
100~240 V |
| Dimensioni |
235mm W, 55 millimetri H, 320 millimetri D |
| Peso |
3,0 chilogrammi |
Requisiti dell'alimentatore a corrente alternata
Lo strumento aderisce ai regolamenti della classe II di sovratensione. La tensione di funzionamento è tensione CA di 100 ~240V, la gamma di frequenza 48-66Hz, la tensione 115V di funzionamento quando, la corrente massima del consumo è 230mA; Tensione 230V di funzionamento, più
La corrente massima del consumo è 120mA.
Il cavo di alimentazione
Secondo le norme di sicurezza internazionali, lo strumento è fornito di un cavo di alimentazione dei 3 centri che rispetta le norme nazionali. Inserisca soltanto la spina del cavo di alimentazione in uno sbocco di potere con la protezione al suolo.
Indicatore di potenza
L'indicatore di potenza si accende quando lo strumento è alimentato sopra.
Descrizione dell'interfaccia di comunicazione
Ci sono due porte di comunicazione sul pannello posteriore dello strumento, vale a dire interfaccia di USB ed interfaccia RS232.
L'interfaccia di USB
L'interfaccia di USB è un'interfaccia standard di tipo B dei 4 centri, che può essere collegata allo strumento ed al PC e lo strumento può essere controllato controllando il software.
Porta seriale RS232
I parametri della porta seriale dello strumento sono fissati ad un valore fisso. Le regolazioni di parametro della porta seriale del computer devono abbinare le regolazioni di parametro dello strumento.
Parametri fissi:
Di baud rate: 115.200
Numero delle cifre: 8
Controllo: Nessuno
Numero di arresto: 1
Interfaccia RS232
L'interfaccia LAN
Modo di lavoro: Modo di server del UDP
Interfaccia ottica input/dell'uscita
Interfaccia di fibra ottica del connettore per l'uscita del segnale del laser. Connettori scelti di FC/APC o di FC/PC e tipi della fibra di MMF o di SMF secondo le istruzioni dell'etichetta.
Sbocco sincrono dell'uscita
Connettore di SMA. Quando il modulo di sorgente luminosa sta esplorando, lo sbocco sincrono dell'uscita produce un segnale di impulso di innesco.
Caratteristiche di prodotto:
L'attenuazione ottica e l'output di forza motrice ottico possono essere messi rapidamente ed esattamente ed il periodo di stabilizzazione di controllo di potere ottico è di meno di spettrografia di massa 100.
L'attenuatore multicanale è messo allo stesso tempo, porti multipli è misurato allo stesso tempo, salvante molto tempo di misura;
Il misuratore di potenza ottico di alta precisione incorporata assicura la stabilità e l'accuratezza del monitoraggio di potere;
Operazione semplice, interfaccia grafica intuitiva, previsione multicanale di dati allo stesso tempo, stato della prova con un'occhiata;
Struttura di piccola dimensione e compatta. I dispositivi multipli possono essere personalizzati affinchè l'uso precipitante a cascata amplino il numero dei canali.
