passaggio NRZ del diagramma di 800G PM4 BERT Tester Data Output Eye

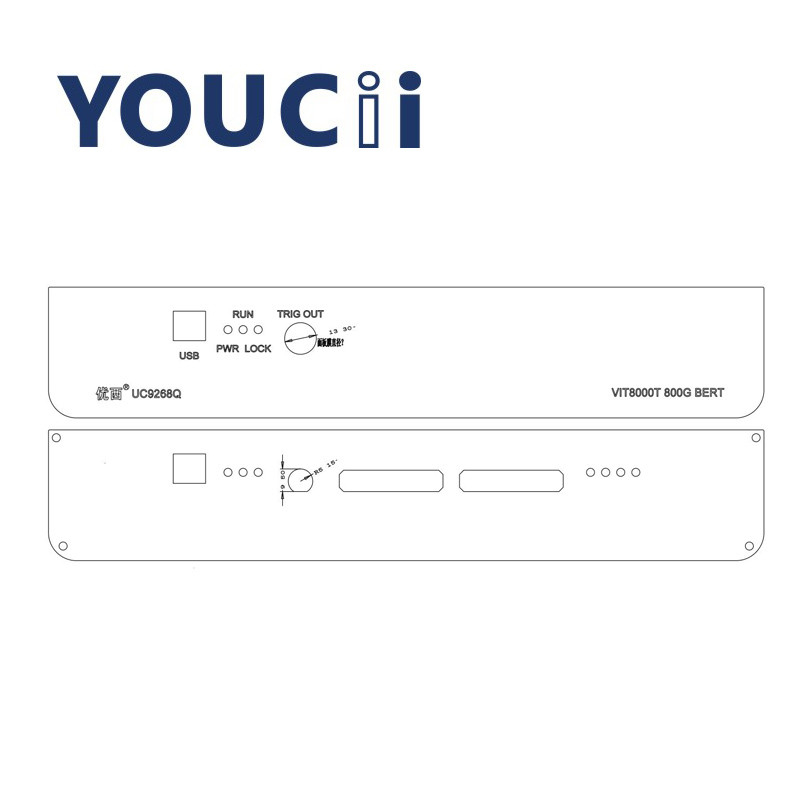

U9268Q 800G PM4 BERT Tester
1. Modo di codifica di segnale: NRZ e PAM4, che possono commutare automaticamente liberamente fra i segnali NRZ e PAM4.
2. un'uscita sincrona di otto canali, usata per le prove 6.144g, 10G, 40G, 100G, 200G e 400G dei prodotti, prova di codice di errore può essere indipendente o una prova sincrona di otto canali.
3. monitoraggio continuo di codice di errore di rilevazione e di sincronizzazione di codice di errore di sostegno, funzione dell'hardware FEC di sostegno KP4/KR4.
4. Tasso di sostegno di NRZ: 6,144, 10,3125, 25, 25,78125, 26,5625, 28,05 Gpbs.
5. Il PAM sostiene 14,0625, 26,5625, 28,9 GBd.
6, tipo di codice di sostegno di NRZ: PRBS7, 9, 10, 11, 15, 23, PRBS31, definito dall'utente.
7, tipi di codice di sostegno PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, definito dall'utente.
8, la frequenza di clock del difetto una divisione di 4 frequenze, sostengono un quarto, 1/8, 1/16, 1/32, 1, 64, 1/frequenza che 128 punti.
9. Modo di comunicazione: USB NASCOSTO. Nessun driver è richiesto. Il software superiore del PC comunica con il dispositivo per installare il metro di errore nella trasmissione del bit e per verificare il tasso di errore nella trasmissione del bit.
| No. |
Parametro |
Min |
Tipo |
Massimo |
Unità |
| 1 |
Modo della codifica del segnale |
NRZ/PAM4 |
|
| 2 |
Tasso di dati |
6,144 |
6,144, 10,3125, 20,25,25.78125, 26,5625, 28,05 |
28,05 |
GBP |
| 3 |
Modello |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16,
PRBS23, PRBS31, UTENTE PRBS13Q, SSPRQ, JP03A, JP03B.
|
|
| 4 |
Aumento e tempi di caduta (20% - 80%) |
|
14 |
35 |
pS |
| 5 |
Inversione del modello |
Il segnale al lato sbagliato è invertito automaticamente |
|
| 6 |
Ampiezza dell'uscita del segnale (asimmetrica) |
200 |
800 |
1000 |
sistemi MV |
| 7 |
nervosismo del emissione dei dati 25G (RMS) |
|
500 |
700 |
fs |
| 8 |
Interfaccia dell'immissione dei dati e dell'uscita |
Differenziale, accoppiamento di CA, un'impedenza di 50 ohm, femmina 2.92mm SMA |
|
| 9 |
Orologio fuori |
0,2 |
6,64 |
13,28 |
Gigahertz |
| 10 |
I dati segnalano la sensibilità dell'input (asimmetrica) |
|
50 |
|
mVpp |
| 11 |
Emissione dei dati il passaggio NRZ del diagramma dell'occhio |
49 |
50 |
52 |
% |
| 12 |
Altezza dell'occhio PAM4 (ogni altezza dell'occhio) |
80 |
110 |
200 |
sistemi MV |
| 13 |
Linearità del diagramma dell'occhio di PAM |
0,95 |
0,98 |
1 |
|
| 14 |
Temperatura di funzionamento |
10 |
25 |
50 |
°C |
