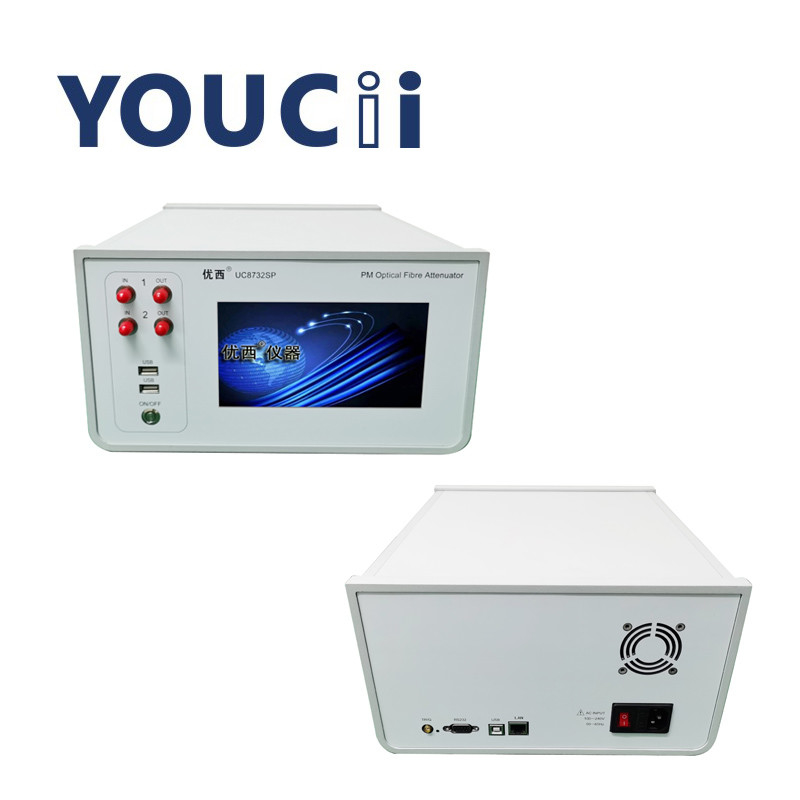

Attenuatore ottico a doppio canale con gamma di attenuazione 0 ~ 45 DB
L'attenuatore ottico è un importante dispositivo passivo in fibra ottica in grado di attenuare l'energia del segnale ottico in base alle esigenze dell'utente.È spesso utilizzato per assorbire o riflettere il margine di potenza otticaAttualmente, gli attenuatori ottici serializzati sono stati ampiamente utilizzati nel campo della comunicazione ottica, il che porta convenienza agli utenti.
Specificità
| Modello # |
UC8732SP |
| Distanza dell'attenuatore |
0 ~ 45 dB |
| Lunghezza d'onda operativa |
1550 ± 5 nm |
| Perdita di inserimento |
≤1,8 dB |
| Tipo di fibra |
8/125 um PMF |
| Tipo di connettore |
Collegamento FC/APC |
| Accuratezza di attenuazione |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB con controllo di potenza)
|
| Ripetibilità |
≤ ± 0,02 dB |
| Tempo medio del monitor PM |
1~1000 ms |
| Tempo di liquidazione |
100 ms |
| Velocità di transizione di attenuazione |
0.1 ~ 50 dB/s |
| Risultato di perdita |
> 50 dB |
| Potenza massima di ingresso sicura |
+20 dBm |
| Dimensione del touch screen |
7" |
| Interfaccia di comunicazione |
RS232, USB, RJ45 |
| Periodo di ricalibrazione |
2 anni |
| Temperatura di funzionamento |
0 ̊ +40°C |
| Temperatura di conservazione |
-30 ̊+80°C |
| Potenza |
100 ~ 240 V |
| Dimensioni |
280 mm W, 140 mm H, 320 mm D |
| Peso |
40,0 kg |
Applicazioni
Prova del modulo ottico attivo/dispositivo:
Nella misurazione dell'errore multicanale del modulo del trasmettitore ottico, viene realizzata una misurazione parallela dei dati.
Per la misurazione della sensibilità del modulo ricevente ottico, viene fornita l'entrata di potenza ottica parallela rapida e precisa.
100 ms tempo di stabilizzazione del controllo ottico della potenza, migliorando notevolmente l'efficienza del test.
Prova di integrazione della rete di comunicazione ottica:
Nell'integrazione della rete di comunicazione ottica, verificare le prestazioni di trasmissione della rete e la funzione di gestione della rete.
Caratteristiche
L'attenuazione ottica e la potenza di uscita ottica possono essere impostate in modo rapido e preciso e il tempo di stabilizzazione del controllo della potenza ottica è inferiore a 100 ms.
L'attenuatore multicanale è impostato contemporaneamente, vengono misurate contemporaneamente più porte, risparmiando molto tempo di misurazione;
Il contatore di potenza ottica di alta precisione integrato garantisce la stabilità e la precisione del monitoraggio della potenza;
Un funzionamento semplice, un'interfaccia grafica intuitiva, una visualizzazione simultanea dei dati su più canali, uno sguardo sullo stato dei test;
Basato sulla piattaforma di sistema Windows, facile da usare e da usare.
Requisiti di alimentazione
Il UC8732SP è conforme alle normative di sovratensione di livello II. La tensione di funzionamento è di 100 ~ 240V, la gamma di frequenza è di 48 ~ 66Hz, la tensione di funzionamento è di 115V,la corrente di consumo massima è 230 mAQuando la tensione di funzionamento è di 230 V, la corrente di consumo massima è di 120 mA.
Porta USB
L'interfaccia USB è un'interfaccia standard di tipo B a 4 core, che può essere collegata a UC8732SP e PC, e lo strumento può essere controllato da un software di monitoraggio.
Cavo di connessione USB
La lunghezza del cavo USB non può superare i 5 m. Altrimenti, è possibile utilizzare solo un estensore periferico USB di terze parti.
Porta seriale RS232
I parametri della porta seriale dello strumento sono impostati su un valore fisso.
Definizione del pin dell'interfaccia RS232
