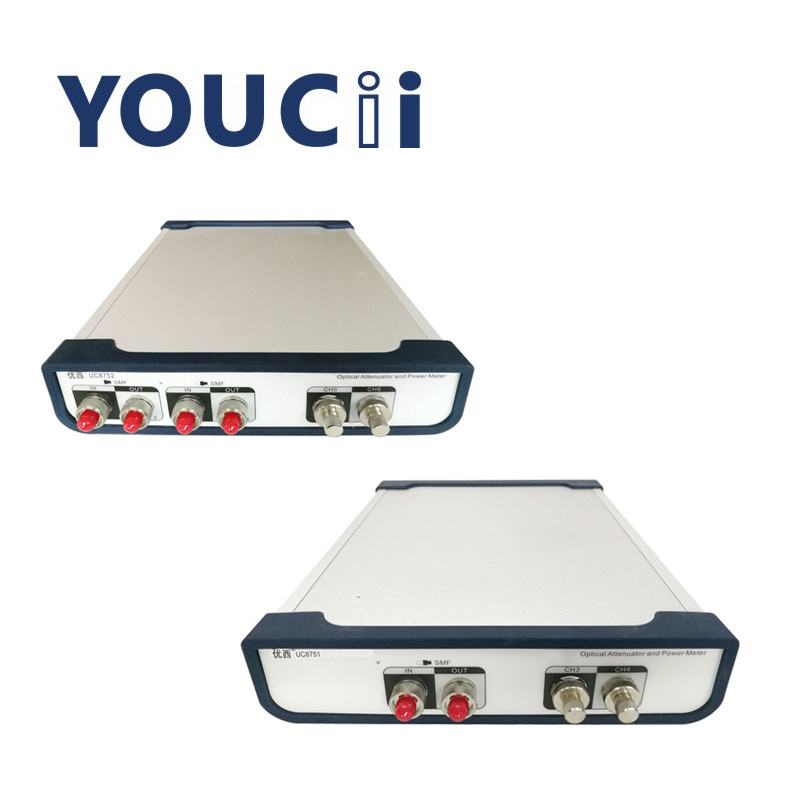

Gamma ottica 0~45dB di attenuazione del misuratore di potenza dell'attenuatore di Manica di 1/2
Applicazioni
Prova ottica del ricetrasmettitore
Nella misura multicanale degli errori del modulo ottico del ricetrasmettitore, la misura parallela di dati è realizzata;
Nella misura della sensibilità del modulo di ricezione ottico, un input ottico veloce ed accurato di parallelo, di potere è fornito;
Spettrografia di massa ottica di tempo 100 di stabilità di controllo di potere, notevolmente migliorare efficienza della prova.
Prova integrata della rete ottica
Nell'integrare ed attrezzatura di rete difficile per verificare prestazione di trasmissione della rete e la gestione della rete.
Caratteristiche
Velocemente, regolazioni accurate di attenuazione e potere ottico, tempo stabilito: spettrografia di massa 100
Costruito in OPM di alta precisione assicura la stabilità e l'accuratezza.
Interfaccia grafica semplice ed intuitiva, previsione multicanale di dati, stato della prova con un'occhiata.
Specificazione
| Modello # |
UC8751/UC8752 |
| Modo di funzionamento |
Modo della regolazione di attenuazione |
Modo dell'impostazione della potenza |
| Gamma |
dB 0~45 |
+5 ~ -70dBm |
| Risoluzione |
0,01 dB |
0,001 dB |
| Ripetibilità |
±0.02 dB (0 ~ dB 20)
±0.05 dB (dB 20~40)
|
dB ±0.02 |
| Lunghezza d'onda di calibratura |
1270 / /1550 1310/1490 /1610 nanometro |
| Tipo della fibra |
9/125 um singolo di modo |
SMF e MMF |
| Tipo del connettore |
Connettore di FC/UPC |
Opzione di FC/SC/LC |
| Perdita di inserzione |
dB ≤1.2 |
|
| Accuratezza (dal monitoraggio di potere ottico) |
dB del ± 0,02 (0 ~ dB 20)
±0.05 dB (dB 20~40)
|
dB ±0.02 |
| Fare la media periodo del monitor PM |
2 spettrografia di massa ~ 1 s |
| Tempo di sistemazione |
100ms |
|
| Velocità di transizione di attenuazione |
0,1 ~ 50 dB/s |
|
| Attenuazione di riflessione |
> dB 45 |
|
| Alimentazione in ingresso di entrata sicura massima |
+20dBm |
+5dBm |
| Periodo di ricalibratura |
2 anni |
| Temperatura di operazione |
0~ +40℃ |
| Temperatura di stoccaggio |
-30~+80℃ |
| Potere |
100~240 V |
| Dimensioni |
235mm W, 55mm H, 320 millimetri D |
| Peso |
3,0 chilogrammi |
Requisiti dell'alimentatore a corrente alternata
Lo strumento aderisce ai regolamenti della classe II di sovratensione. La tensione di funzionamento è tensione CA di 100 ~240V, la gamma di frequenza 48-66Hz, la tensione 115V di funzionamento quando, la corrente massima del consumo è 230mA; Tensione 230V di funzionamento, più
La corrente massima del consumo è 120mA.
Il cavo di alimentazione
Secondo le norme di sicurezza internazionali, lo strumento è fornito di un cavo di alimentazione dei 3 centri che rispetta le norme nazionali. Inserisca soltanto la spina del cavo di alimentazione in uno sbocco di potere con la protezione al suolo.
Indicatore di potenza
L'indicatore di potenza si accende quando lo strumento è alimentato sopra.
Descrizione dell'interfaccia di comunicazione
Ci sono due porte di comunicazione sul pannello posteriore dello strumento, vale a dire interfaccia di USB ed interfaccia RS232.
L'interfaccia di USB
L'interfaccia di USB è un'interfaccia standard di tipo B dei 4 centri, che può essere collegata allo strumento ed al PC e lo strumento può essere controllato controllando il software.
Porta seriale RS232
I parametri della porta seriale dello strumento sono fissati ad un valore fisso. Le regolazioni di parametro della porta seriale del computer devono abbinare le regolazioni di parametro dello strumento.
Parametri fissi:
Di baud rate: 115.200
Numero delle cifre: 8
Controllo: Nessuno
Numero di arresto: 1
Interfaccia RS232
