Apparecchiatura di collaudo delle comunicazioni ottiche del tester di attenuazione di riflessione dell'inserzione RS232

Apparecchiatura di collaudo delle comunicazioni ottiche del tester di attenuazione di riflessione dell'inserzione UC8523

Specificazione

Una panoramica del

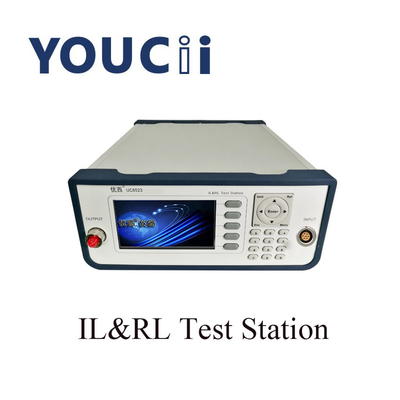

LO STRUMENTO DOPPIO di PERDITA della SPINA di SORGENTE LUMINOSA di UC8523B È Un BENCHTOP, Un DISPLAY A CRISTALLI LIQUIDI, un SINGOLO SBOCCO di SORGENTE LUMINOSA (ADATTATORE di FC/APC), Una PERDITA di MISURAZIONE della SPINA DI CORRENTE, una perdita posteriore E una misura DIRETTA di STRUMENTO OTTICO di POTERE.
Lo strumento è ADATTO a prova delle componenti delle comunicazioni ottiche, l'ispezione dell'installazione, particolarmente la misura della spina di collegamento di cavo leggero. Il sistema può essere sviluppato in tutte le due sorgenti luminose di lunghezza d'onda fissa.

Descrizione dell'interfaccia utente

Pannello frontale dell'ospite
L'interfaccia ottica dell'uscita è l'interfaccia di FC/APC

Pannello posteriore dell'ospite

I requisiti dell'alimentazione elettrica
Il UC8523B aderisce ai regolamenti del Livello II di sovratensione. La tensione di funzionamento è 100 ~ la tensione CA 240V, la gamma di frequenza è 48 ~ 66Hz, la tensione di funzionamento è 115V, la corrente massima del consumo è 230mA; Quando la tensione di funzionamento è 230V, la corrente massima del consumo è 120mA.

Porta USB
L'interfaccia di USB è un'interfaccia standard di tipo B dei 4 centri, che può essere collegata a UC8523 ed al PC e lo strumento può essere controllato controllando il software.

Cavo della connessione USB
La lunghezza del cavo di USB non può superare 5 M. Altrimenti, solo un riempitivo periferico di terzi di USB può essere utilizzato. Generalmente, la lunghezza massima di estensione può raggiungere 50 M.
Porta seriale RS232
I parametri della porta seriale dello strumento sono fissati ad un valore fisso. Le regolazioni di parametro della porta seriale del computer devono abbinare le regolazioni di parametro dello strumento.
