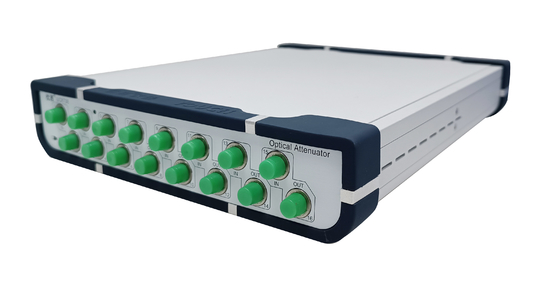

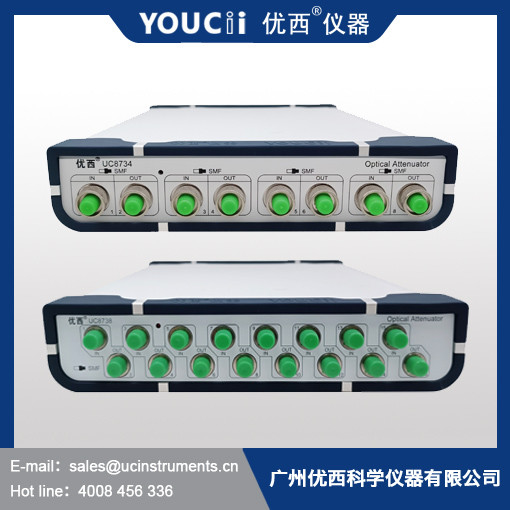

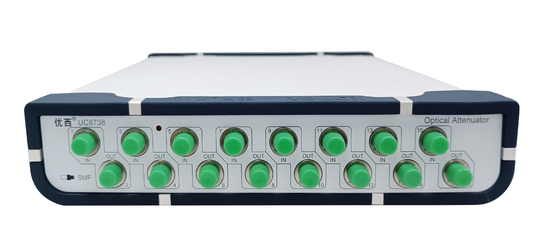

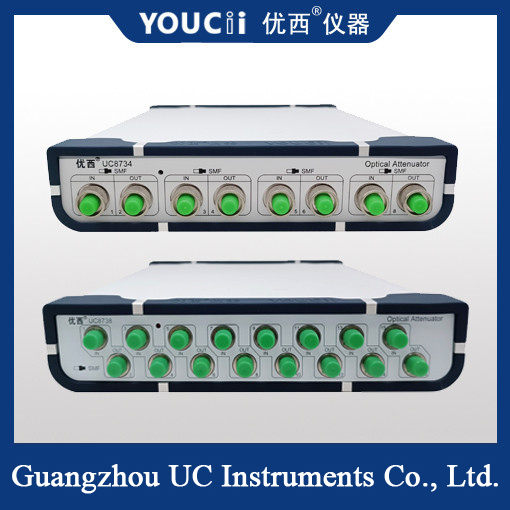

4Ch 8CH Attenuatore ottico variabile Attenuazione Comunicazione ottica
Dovrebbe essere utilizzato
Prova del modulo ottico attivo/dispositivo ottico:
Nella misurazione dell'errore multicanale del modulo del ricevitore ottico, si realizza la misurazione parallela dei dati.
In misurazione della sensibilità, l'input di potenza ottica è veloce e accurato in parallelo.
Migliorare notevolmente l'efficienza dei test.
Prova di integrazione della rete di comunicazione ottica:
Performance di trasmissione della rete di prova e funzioni di gestione della rete nell'integrazione delle reti di comunicazione ottica
Caratteristiche del prodotto:
L'attenuazione ottica e la potenza di uscita ottica possono essere impostate in modo rapido e preciso e il tempo di stabilizzazione del controllo della potenza ottica è inferiore a 100 ms.
L'attenuatore multicanale è impostato contemporaneamente, vengono misurate più porte contemporaneamente, risparmiando molto tempo di misurazione;
Il contatore di potenza ottica di alta precisione integrato garantisce la stabilità e l'accuratezza del monitoraggio della potenza;
Un funzionamento semplice, un'interfaccia grafica intuitiva, una visualizzazione simultanea dei dati su più canali, uno sguardo sullo stato dei test;
Dimensioni ridotte, struttura compatta, più dispositivi possono essere personalizzati per l'uso in cascata per espandere il numero di canali.
Specificità
| Modello # |
U8738 |
| Distanza dell'attenuatore |
0~40 dB |
| Lunghezza d'onda di taratura |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310/1330/1510/1530/1550/1570 nm
|
| Perdita di inserimento |
≤ 1,5 dB |
| Tipo di fibra |
9/125 um modalità singola |
| Tipo di connettore |
Collegamento FC/UPC |
| Accuratezza di attenuazione |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB con controllo di potenza)
|
| Ripetibilità |
≤ ± 0,02 dB |
| Tempo medio del monitor PM |
1~1000 ms |
| Tempo di liquidazione |
100 ms |
| Velocità di transizione di attenuazione |
0.1 ~ 50 dB/s |
| Risultato di perdita |
> 45 dB |
| Potenza massima di ingresso sicura |
+20 dBm |
| Interfaccia di comunicazione |
RS232, USB, RJ45 Controllo da PC |
| Periodo di ricalibrazione |
2 anni |
| Temperatura di funzionamento |
0 ̊ +40°C |
| Temperatura di conservazione |
-30 ̊+80°C |
| Potenza |
100 ~ 240 V |
| Dimensioni |
235 mm W, 55 mm H, 320 mm D |
| Peso |
30,0 kg |
Requisiti dell'alimentazione a corrente alternata
Lo strumento è conforme alle normative di sovratensione di classe II. La tensione di funzionamento è di 100 ~ 240V tensione CA, intervallo di frequenza 48-66Hz, tensione di funzionamento 115V Quando,la corrente di consumo massima è 230 mA■ tensione di funzionamento 230V, massima
La corrente di consumo massima è di 120 mA.
Il cavo di alimentazione
Secondo le norme internazionali di sicurezza, lo strumento è dotato di un cavo di alimentazione a 3 nuclei conforme alle norme nazionali.Collegare solo il cavo di alimentazione Collegare in una presa di corrente con protezione terra.
Indicatore di potenza
L'indicatore di potenza si accende quando lo strumento è acceso.
Descrizione dell'interfaccia di comunicazione

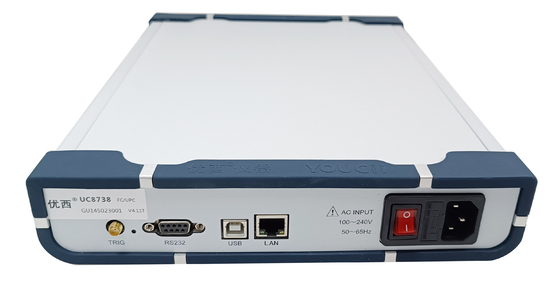

Sono presenti due porte di comunicazione sul pannello posteriore dello strumento, ovvero l'interfaccia USB e l'interfaccia RS232.
Luce di indicazione della potenza
L'indicatore di potenza si accende quando lo strumento è alimentato.
Cavo di comunicazione USB
La lunghezza di un cavo USB non può superare i 5 metri.
"estensore periferico USB", generalmente la lunghezza massima di estensione può raggiungere i 50 metri.
Porta seriale RS232
I parametri della porta seriale dello strumento sono impostati su valori fissi.I parametri della porta seriale del computer devono essere impostati in modo da corrispondere allo strumento
Valore di impostazione dei parametri.
Parametri fissi:
Tasso di Baud: 115200
Numero di cifre: 8
Controllo: Nessuna
Numero di arresto: 1
Interfaccia RS232
Interfaccia RS232
