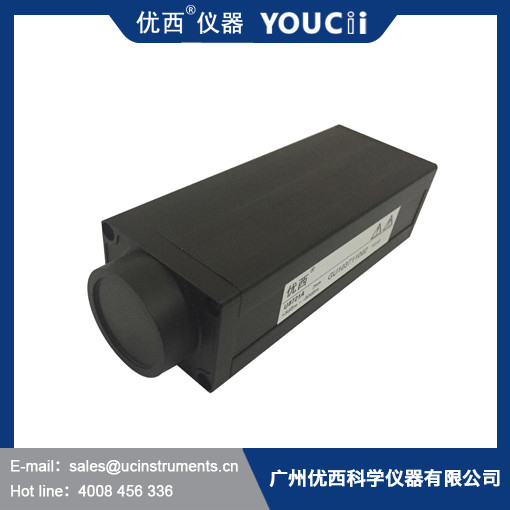

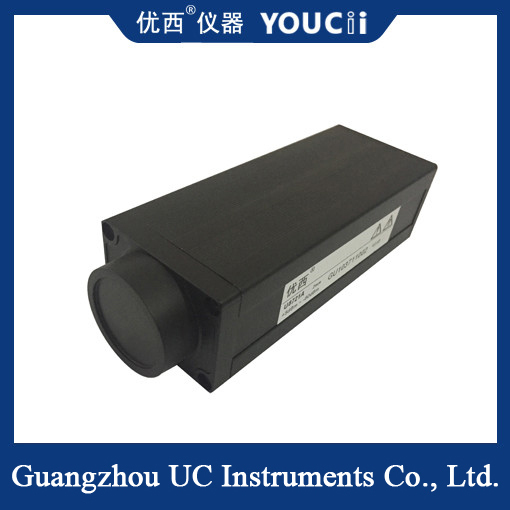

Probe di potenza ottica USB + 5 ~ -80/+ 25 ~ -60dBM
Il modulo di potenza ottica ad alta velocità U8721 può essere utilizzato nell'elemento DWDM di multiplexing a divisione di lunghezza d'onda ad alta precisione, nell'elemento AWG di rete di guida d'onda ottica,elemento PLC a guida d'onda ottica piana, WSS, OPM, DPSK, amplificatore ottico EDFA e altre applicazioni generali di misurazione della fibra ottica.Rispetto ad altri tipi di contatore di potenza Guangzhou Youxi, l'U8721 ha la caratteristica di campionamento ad alta velocità e di forma ridotta,che è particolarmente adatto per l'assemblaggio di un sistema di campionamento multicanale del contatore di potenza ottica.
U8721 è un contatore di potenza ottica USB con gamma dinamica fino a 85 dB, alta precisione di misurazione a bassa potenza e velocità di campionamento di 1KHz.
Applicazione
Test di dispositivi WDM, GFF, AWG, PLC
Misurazione delle perdite di inserimento e di ritorno
∆ sensori a fibra ottica, collaudo di cavi a fibra ottica
Dispersione del modo di polarizzazione (misurazione delle perdite dipendenti dalla polarizzazione PMD e PDL)
- test di laboratorio di ricerca e sviluppo in fibra ottica, comunicazione
Regolamentazione dei prodotti
|
Modello #
|
U8721A |
| Elemento sensore |
InGaAs |
| Intervallo di lunghezza d'onda |
850 ~ 1700 nm |
| Lunghezza d'onda di taratura |
850 / 980 / 1310 / 1510 ~ 1640nm Calibrazione continua |
| Intervallo di potenza (dBm) |
+ 5 ~ -65 |
|
Periodo di campionamento della potenza ((Tariffa)
|
100 us ((10KHz) |
| Tipo di fibra di applicazione |
SM e MM standard |
| Interfaccia di ingresso ottica |
supporto per giunzione a fibra nuda o adattatore FC/LC/SC |
|
Assoluto Incertezza (precisione) alle condizioni di riferimento
|
± 4% (1200 nm ~ 1610 nm) |
|
Relativo Incertezza (precisione) alle condizioni di riferimento
|
< 0,02 dB Valori tipici |
| Linearità (potenza) |
≤± 0,06 dB (1200 ~ 1610 nm, + 0 ~ -60 dBm) |
| Risultato di perdita |
>40 dB |
| Interfaccia di comunicazione |
USB |
| periodo di taratura |
2 anni |
| Temperatura di funzionamento |
0 ~ +40°C |
| Temperatura di conservazione |
-30 ~ +80°C |
| Dimensioni |
52 mm H, 60 mm W, 150 mm D |
| Peso |
10,0 kg |
Nota:
Descrizione: U8721A è utilizzato principalmente per il monitoraggio della potenza ottica ad alta velocità.
U8721B superficie fotosensibile PD esterna, utilizzata principalmente per misurazioni di scansione luminosa spaziale.
La scansione sincrona veloce U8721C è utilizzata principalmente nel sistema di misurazione di scansione DWDM/AWG.
U8721D scansione sincrona veloce con uscita analogica BNC.
