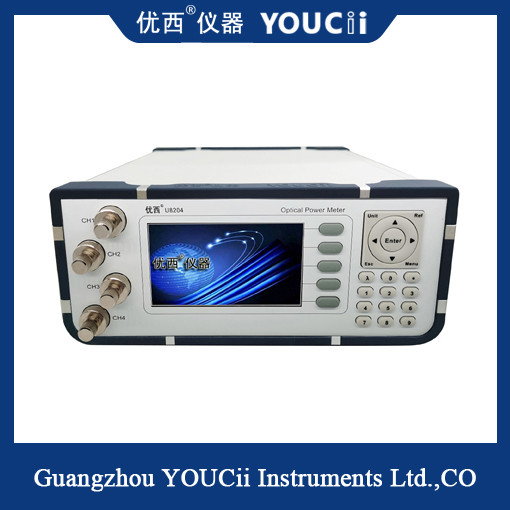

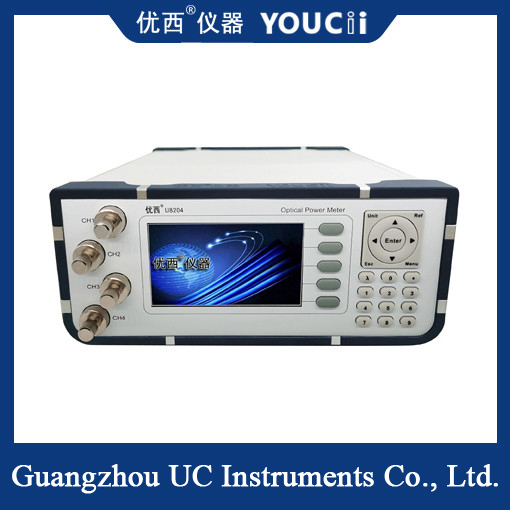

Attrezzatura di prova ottica di alta precisione ottica del tester di potere di Manica 4
la maschera della Nudo-fibra è facoltativa per il misuratore di potenza ottico di quattro-Manica U8204, in modo dalla prova è più conveniente e veloce. Le grandi visualizzazioni LCD ad alta definizione i parametri di misura e le chiavi del pannello possono direttamente fissare i parametri, rendenti l'operazione molto semplice. Il misuratore di potenza adotta un nuovo metodo di lavorazione dell'acquisizione dei dati e, che ha un campo di misura di più grande potere, una velocità più veloce di risposta e un'più alta stabilità.
Descrizione dell'interfaccia utente
schermo 1.Display
Le esposizioni LCD la lunghezza d'onda ottica in tempo reale di lavoro, di misurazione della potenza, valore medio di valore di riferimento di potere e di tempo dei due canali.
2.key
La regolazione dell'operazione e di parametro di controllo dello strumento del misuratore di potenza è eseguita premendo il bottone.
canale di ingresso 3.Optical
L'interfaccia di input del segnale del laser, adattatore può scegliere il collegamento dell'adattatore standard di FC/APC o di FC/PC, specificato dal cliente quando acquista il prodotto.
pannello frontale del motore 4.Main
Specificazione ottica del tester di potere U8204
| modello del 型 号 # |
U8204 |
| Numero dei canali |
4 |
| Campo di potenza |
+10 ~ -65dBm |
| Lunghezza d'onda |
850 ~ 1700 nanometro |
| Lunghezza d'onda di calibratura |
850/908/1270/1290/1310/1330/1510/1530/1550/1570 di nanometro |
| Periodo di campionamento |
100 noi (10KHz) |
| Tipo della fibra di applicazione |
MP standard e millimetro um di capacità di memoria fino a 62,5 |
|
AbsoluteUncertainty (accuratezza) allo stato di riferimento
|
± 4% (1200 nanometro ~ 1610 nanometro) |
|
Incertezza relativa (accuratezza) allo stato di riferimento
|
< 0,02 dB tipici |
| Linearità (potere) |
dB del ± 0,06 del ≤ (1200 nanometro ~ 1610 nanometri, 0~ -50dBm) |
| Attenuazione di riflessione |
> dB 40 |
| Temperatura di operazione |
0 ~ +40℃ |
| Temperatura di stoccaggio |
-30 ~ +80℃ |
| Periodo di ricalibratura |
2 anni |
| Dimensioni |
245 millimetri W, 105 millimetri H, 320 millimetri D |
| Peso |
2,0 chilogrammi |
L'utente ha fatto le seguenti domande
Come misurate il potere ottico?
La norma del NIST per tutte le misurazioni della potenza è un ECPR, o radiometro pyroelectric elettricamente calibrato, che misura il potere ottico confrontando il potere calorifico della luce al potere calorifico ben noto di una resistenza. La calibratura è effettuata a 850, a 1300 e a 1550 nanometro.
Che cosa è buon dBm per fibra?
Il dBm positivo significa il potere maggior di 1mw e dei mezzi negativi più di meno di 1mw. Una buona fonte di laser per un collegamento monomodale avrà un output di forza motrice di ~ +3 - +6 dBm - 2-4mw - accoppiato nella fibra. Un VCSEL per i collegamenti misti dovrebbe avere un potere intorno a 0dBm - 1mw.
