10G a piena velocità con codice di errore ottico per 622M a 15G 5 canali BERT

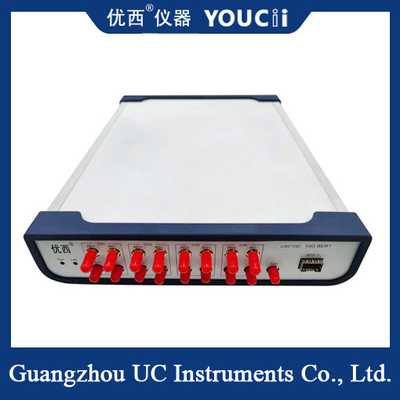

L'U9210D è veloce, conveniente e di piccole dimensioni.Un canale di porta ottica SFP e un canale di porta elettrica, i due canali sono in ingresso e in uscita sincronizzati, i test di errore possono essere indipendenti.

Supporta il rilevamento continuo degli errori e il monitoraggio periodico degli errori.supporto alla velocità massima di 10G (622M~11.7Gbps 20 punti di frequenza);

Codice di supporto: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.

 Software funzione IntroduzioneULa Commissione

1.1 Velocità di trasmissione:impostazione della velocità di trasmissione corrente.

1.2 Modello di dati:impostazione del PRBS attuale (modello).

1.3 Tempo di accumulo:impostazione del tempo di accumulo per la misurazione del BER di accumulo.

1.4 Tasto di avvio di tutti i canali:Iniziare a impostare i parametri e avviare tutti i canali alla prova del BER di accumulo.

1.5 Casella dell'indirizzo USB:Numerare automaticamente tutti gli indirizzi dei dispositivi USB, selezionare un indirizzo USB e premere il pulsante Connettere per collegare il dispositivo corrente.

1.6 Tasto di canalizzazione corrente: avviare o interrompere manualmente la prova BER accumulata.

1.7 Accumulatio BER ((bit error rate):accumulare il conteggio istantaneo di errori di bit e il tempo di decorso,Accumulatio BER = instantaneous bit error count/(delay time*total bit count).

1.8 casella di controllo PG Enable:Abilitare o disattivare l'uscita TX.

1.9 Misurazione

Blocco:Rx lol(sync) è blocco o sblocco Errore Cnt: Accumulatio bit error counter

Tempo di prova: tempo accumulato del canale corrente per la misurazione del BER di accumulazione.
