divisione adattabile di CDR 4Frequency di 155M~11.3Gbps Rate Clock Recovery

divisione adattabile di CDR 4Frequency di 155M~11.3Gbps Rate Clock Recovery

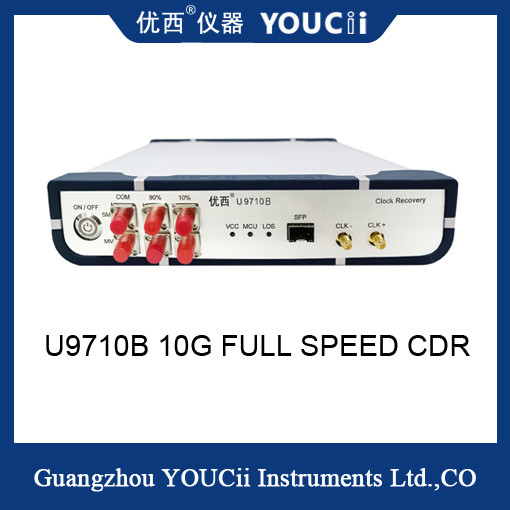

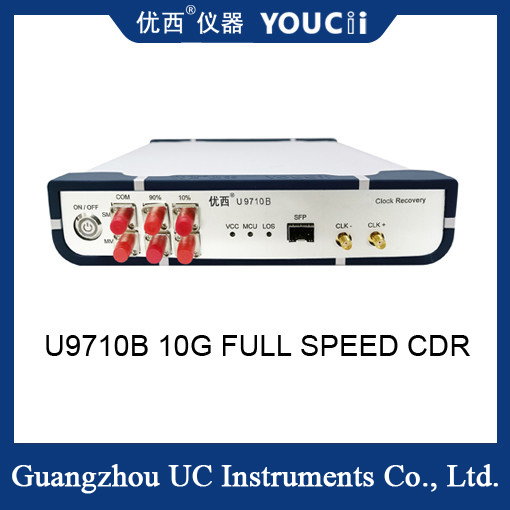

Modulo ottico/elettrico Del U9710B di orologio di recupero supporta un'immagine di 155MBd a 11.3GBps, una divisione piena velocità di 4 frequenze 10G e svolge le funzioni standard di recupero dell'orologio per il singolo modo ed i segnali ottici ed elettrici misti.

Quando l'oscilloscopio del campionamento verifica il modello e la forma d'onda di occhio ottici, deve essere avviato dalla stessa fonte del segnale misurato.

Il modulo di CDR (recupero di orologio) pricipalmente è utilizzato nell'ambiente di test che richiede la campionatura dell'oscilloscopio per provare la mappa ottica dell'occhio, ma non fornisce l'orologio di innesco. L'applicazione tipica è la prova dell'attrezzatura di rete ottica, o per i prodotti di BOB nell'applicazione di PON, perché l'attrezzatura ottica misurata stessa non ha un'uscita di orologio di divisione di frequenza. Il segnale di orologio deve essere recuperato per avviare l'oscilloscopio di campionamento quando verifica il modello di occhio ottico.

Lo strumento di recupero di orologio di U9710B è uno strumento ad alto rendimento e di alta qualità adattabile e alto di larghezza di banda, di alto-spettro, di dati di orologio di recupero. Può estrarre e recuperare l'orologio sincronizzato ed i dati dai segnali di dati. Input del segnale ottico di sostegno, input di segnale elettrico ed input del segnale ottico allo stesso tempo tre modi.

Campo di applicazione:

Sviluppo e produzione ottici del modulo del ricetrasmettitore

Dispositivo ottico/sviluppo e produzione di sottosistema;

Ispezione e produzione materiali ricevute di qualità del fornitore dell'attrezzatura di sistema;

Installazione e risoluzione dei problemi dell'attrezzatura di sistema;

Parametri principali di CDR:

1. Gamma di recupero di orologio: 155Mb/s a 11Gb/s;
2. lunghezza d'onda: 800-1600 nanometro;
3. gamma ottica dell'input: +3 ~ -15dBm;
4. gamma dell'orologio elettrico di recupero dell'uscita (una divisione di 4 frequenze): 38.75MHz a 2.78GHz;
5. ampiezza dell'orologio dell'uscita: Coppie 800mVpp di CA in tipico;
6. rapporto spettrale (può essere selezionato secondo l'utente): 10% (CDR) -90% (uscita)
7. recupero di orologio di sostegno di singolo modo e dei segnali ottici misti;
8. tipo di interfaccia ottico: Scanalatura di SFP/SFP+ (LC/PC);
9. tipo di interfaccia elettrico: SMA (femmina di 3.5mm);

Tasso di sostegno:

Qualsiasi tasso da 155Mbit a 11.3Gbit

1/4 di uscita di orologio
