Dettagli:
|
Lunghezza d'onda di calibratura: | 1270 / nanometro 1286/1290/1295/1300/1305/1310/1330/1510/1530/1550/1570 | Accuratezza di attenuazione: | dB del ± 0,1 del ≤ (0 ~ dB 25) dB del ± 0,02 del ≤ (0 ~ dB 25 con controllo di potere) |
---|---|---|---|
Tempo di sistemazione: | 100ms | Velocità di transizione di attenuazione: | 0,1 ~ 50 dB/s |
Temperatura di stoccaggio: | -30~+80℃ | Potere: | 100~240 V |
Evidenziare: | Attenuatore ottico regolabile di LC,Attenuatore ottico regolabile 60dB |

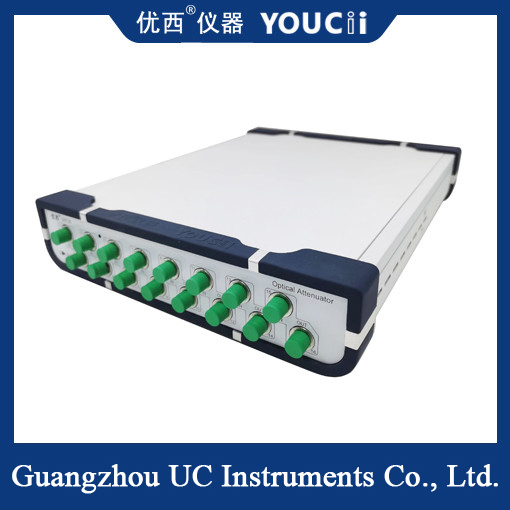

Gamma meccanica 0-40/60dB dell'attenuatore regolabile della st LC dello Sc di FC
Riassunto del prodotto:
L'attenuatore ottico è un dispositivo passivo ottico della fibra molto importante, che può attenuare l'energia del segnale ottico secondo le esigenze degli utenti ed è usato spesso assorbire o riflettere il margine ottico di potere, valutare la perdita del sistema e di varie prove. Attualmente, gli attenuatori ottici serializzati sono stati ampiamente usati nel campo delle comunicazioni ottiche, che portano la convenienza agli utenti.
Un dispositivo ottico inserito in un percorso ottico che attenua il potere del segnale ottico secondo un requisito stabilito. È usato per regolare il potere del segnale ottico trasmesso dal sistema delle comunicazioni ottiche o dal sistema di prova, di modo che il sistema può raggiungere un buon stato di lavoro. È inoltre comunemente usato individuare la sensibilità e la gamma dinamica dei ricevitori ottici.
Gli attenuatori ottici possono essere divisi negli attenuatori fissi, attenuatori punto-regolabili, attenuatori continuamente regolabili, attenuatori continui e punto-combinati, ecc. I suoi parametri di prestazione principali sono attenuazione e precisione.
Caratteristiche:
L'attenuazione ottica e l'output di forza motrice ottico possono essere messi rapidamente ed esattamente ed il tempo ottico della stabilità di controllo di potere è di meno di spettrografia di massa 100.
L'attenuatore multicanale è messo allo stesso tempo ed i porti multipli sono misurati simultaneamente, che salva molto tempo di misura;
Il misuratore di potenza ottico di alta precisione incorporato assicura la stabilità e l'accuratezza del monitoraggio di potere;
Operazione semplice, interfaccia grafica intuitiva, previsione multicanale di dati, stato della prova con un'occhiata;
Struttura di piccola dimensione e compatta. I dispositivi multipli possono essere personalizzati per ampliare il numero dei canali.
Specificazione:
Modello # | U8738 | |
Gamma dell'attenuatore | dB 0~40 | |
Lunghezza d'onda di calibratura |
1270 / 1286/1290/1295/1300/1305/ 1310 / nanometro 1330/1510/1530/1550/1570 |
|
Perdita di inserzione | dB ≤1.5 | |
Tipo della fibra | 9/125 um singolo di modo | |
Tipo del connettore | Connettore di FC/UPC | |
Accuratezza di attenuazione |
dB del ± 0,1 del ≤ (0 ~ dB 25) dB del ± 0,02 del ≤ (0 ~ dB 25 con controllo di potere) |
|
Ripetibilità | dB del ≤ ±0.02 | |
Fare la media periodo del monitor PM | 1~1000ms | |
Tempo di sistemazione | 100ms | |
Velocità di transizione di attenuazione | 0,1 ~ 50 dB/s | |
Attenuazione di riflessione | > dB 45 | |
Alimentazione in ingresso di entrata sicura massima | +20dBm | |
Interfaccia di comunicazione | RS232, USB, controllo RJ45 dal PC | |
Periodo di ricalibratura | 2 anni | |
Temperatura di operazione | 0~ +40℃ | |
Temperatura di stoccaggio | -30~+80℃ | |
Potere | 100~240 V | |
Dimensioni | 235mm W, 55 millimetri H, 320 millimetri D | |
Peso | 3,0 chilogrammi |
