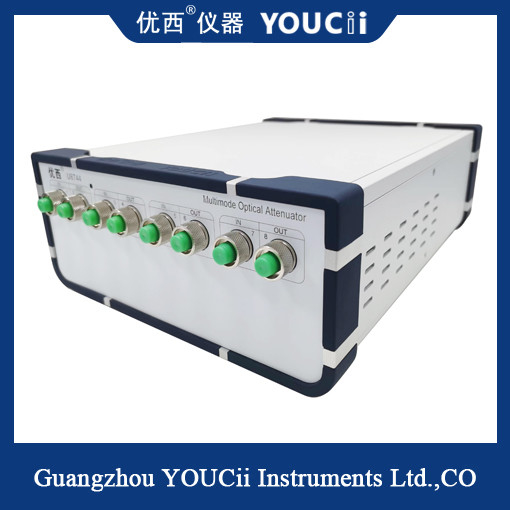

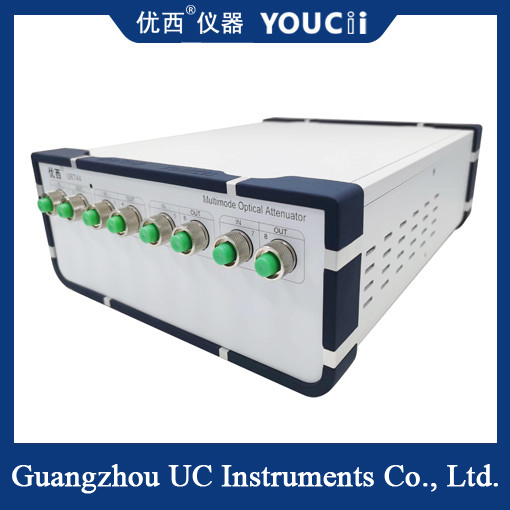

Otticamente gli attenuatori ottici controllati misti possono essere precipitati a cascata
Prova dispositivo ottico/del modulo ottico attivo:
Nella misura multicanale degli errori del modulo ottico del ricetrasmettitore, la misura parallela di dati è realizzata.
Nella misura della sensibilità del modulo di ricezione ottico, fornisce l'input ottico veloce ed accurato di parallelo, di potere;
il tempo ottico della stabilità di controllo di potere 200ms, notevolmente migliora l'efficienza della prova.
Prova di integrazione della rete delle comunicazioni ottiche:
Funzioni di prestazione di trasmissione della rete della prova e della gestione della rete nell'integrazione di rete delle comunicazioni ottiche.
Caratteristiche di prodotto
L'attenuazione ottica e l'output di forza motrice ottico possono essere messi rapidamente ed esattamente ed il tempo ottico della stabilità di controllo di potere è di meno di spettrografia di massa 200.
L'attenuatore multicanale è messo allo stesso tempo ed i porti multipli sono misurati simultaneamente, che salva molto tempo di misura;
Il misuratore di potenza ottico di alta precisione incorporato assicura la stabilità e l'accuratezza del monitoraggio di potere;
Operazione semplice, interfaccia grafica intuitiva, previsione multicanale di dati, stato della prova con un'occhiata.
La struttura di piccola dimensione e compatta, due 4 dispositivi del canale ha precipitato a cascata, può essere identificata come dispositivo di 8 canali per usare.
Specificazione
| Modello # |
U8744 |
| Gamma dell'attenuatore |
0~35 dB (tipo 40dB) |
| Lunghezza d'onda di calibratura (opzione) |
850 nanometro |
| Perdita di inserzione |
tipo 1.5dB di dB del ≤ 1,8 |
| Tipo della fibra |
50/125um, 62.5/125um MMF |
| Tipo del connettore |
Connettore di FC/UPC |
| Accuratezza di attenuazione |
dB del ± 0,20 (0 ~ dB 20), dB del ± 0,30 (20 ~ dB 35)
dB del ± 0,05 (0 ~ dB 30 con controllo di potere)
|
| Ripetibilità |
dB ±0.05 |
| Fare la media periodo del monitor PM |
spettrografia di massa 2~1000 |
| Tempo di sistemazione |
200ms |
| Velocità di transizione di attenuazione |
0,1 ~ 35 dB/s |
| Attenuazione di riflessione |
> dB 25 |
| Interfaccia di comunicazione |
RS232, USB, controllo RJ45 dal PC |
| Alimentazione in ingresso di entrata sicura massima |
+17dBm |
| Periodo di ricalibratura |
2 anni |
| Temperatura di operazione |
0~ +40℃ |
| Temperatura di stoccaggio |
-30~+80℃ |
| Potere |
100~240 V |
| Dimensioni |
245mm W, 105mm H, 320 millimetri D |
| Peso |
5 chilogrammi |
Altri utenti inoltre fanno le seguenti domande:
1.What è un attenuatore ottico variabile?
Un attenuatore ottico variabile è utilizzato per sistemare i livelli di potere del segnale ottico di una fibra. Le applicazioni comprendono il livellamento del potere che esce un amplificatore ottico attraverso lo spettro di una fibra e proteggente un rivelatore fotoelettrico ad un ricevitore dal essere sopraffatto da un segnale troppo forte.
2.What fa un attenuatore fanno per fibra?
Gli attenuatori sono utilizzati temporaneamente per aggiungere una quantità calibrata di perdita del segnale per verificare i margini del livello di potere in un sistema di comunicazione a fibra ottica. Nel secondo caso, gli attenuatori permanentemente saranno installati in un collegamento di comunicazione a fibra ottica per abbinare correttamente i livelli del segnale ottico del ricevitore e del trasmettitore.
