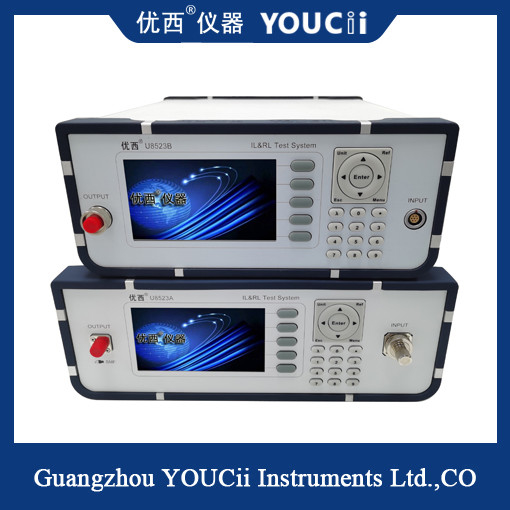

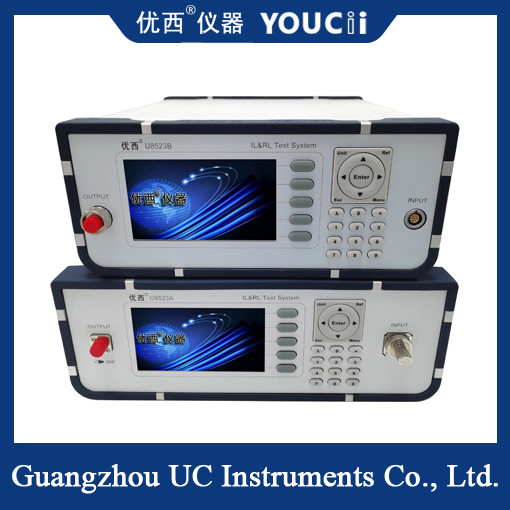

U8523A 1310/1550 riflettore/di misuratore di potenza doppi della parte posteriore di sorgente luminosa di nanometro è direttamente una visualizzazione da tavolino e LCD, singolo sbocco di sorgente luminosa, misurante indietro la perdita, la perdita di inserzione e la misura diretta di strumento ottico di potere. È adatto a misura delle componenti, dei sistemi e dei connettori delle comunicazioni ottiche di fibra ottica e di cavo.

Il U8523A ha nel 1310 una sorgente luminosa sviluppata di lunghezza d'onda di nm/1550nm e un bordo incorporato della sonda U88201 nel telaio. Un connettore ultrabasso della riflessione posteriore di FC/APC è integrato nel porto di uscita ed i saltatori ibridi possono essere usati per accomodare le misure di vari tipi del connettore senza colpire la gamma di misura di attenuazione di riflessione. Quando il dispositivo nell'ambito della prova (DUT) è collegato al terminale di uscita del saltatore DUT, l'attenuazione di riflessione del dispositivo nell'ambito della prova è visualizzata.

Specificazione

Che cosa è attenuazione di riflessione?

Quando un segnale di fibra ottica entra o lascia in una componente del dispositivo ottico (quale un connettore di fibra ottica), discontinuità ed il disadattamento dell'impedenza provocherà riflesso o echeggiato, riflesso o ha restituito la perdita di potere del segnale, cioè, l'attenuazione di riflessione, l'attenuazione di riflessione (RL). La perdita di inserzione è una misura del valore risultante del segnale quando il collegamento ottico incontra la perdita, mentre l'attenuazione di riflessione è una misura del valore riflesso di perdita del segnale quando il collegamento ottico incontra l'accesso componente.

Formula di calcolo: RL=-10 lg (P0/P1), P0 indica il potere ottico riflesso, P1 indica il potere ottico dell'input.

Il valore di attenuazione di riflessione è espresso nel dB ed è solitamente negativo, in modo da più grande il valore di attenuazione di riflessione, il migliore, con le specifiche tipiche che variano da -15 al dB -60. Secondo gli standard industriali, l'attenuazione di riflessione ultra dei connettori a fibra ottica lucidati PC dovrebbe essere maggior di 50dB e l'attenuazione di riflessione di obliquo lucidato è solitamente maggior di 60dB. Il tipo del PC deve essere maggior di 40dB. Per le fibre miste, il valore tipico di RL è fra il dB 20 e 40.
