piccola velocità di commutazione veloce da tavolino di perdita di inserzione del commutatore ottico 1x4
Il commutatore ottico monomodale di FSW1×4-SM-C è un dispositivo con la funzione di commutazione ottica multicanale del percorso sviluppata da Guilin Julian Technology Co. , Srl. Pricipalmente ha i seguenti usi:
1. Monitoraggio ottico multicanale nel sistema di trasmissione ottico;
Fonte della multi-luce 2.LAN/commutazione automatica del rivelatore, sistema di controllo dinamico multipunto di percezione leggero;
sistema di prova 3.Optical per i dispositivi di fibra ottica e ottici, le reti e la prova del cavo di ingegneria di campo;
installazione ed adeguamento del dispositivo 4.optical.
Indicatori tecnici:
▲Lunghezza d'onda della prova: 1310nm, 1550nm
▲Tipo di fibra ottica: singolo modo
▲Interfaccia ottica: FC/PC
▲Perdita di inserzione: ≤1dB
▲attenuazione di riflessione: ≥45dB
▲diafonia: ≤-70dB
▲Tempo di commutazione: ≤12ms (commutazione sequenziale dei canali adiacenti)
▲Riproducibilità: ≤±0.02dB
▲Vita: periodi ≥3×107
▲Temperatura di funzionamento: -20~ +60℃
▲Temperatura di stoccaggio: -40 ~ +70℃
▲Alimentazione elettrica: CA 220V
▲Interfaccia di controllo: RS-232
▲Dimensioni del telaio: 290mm x 120mm x 260mm

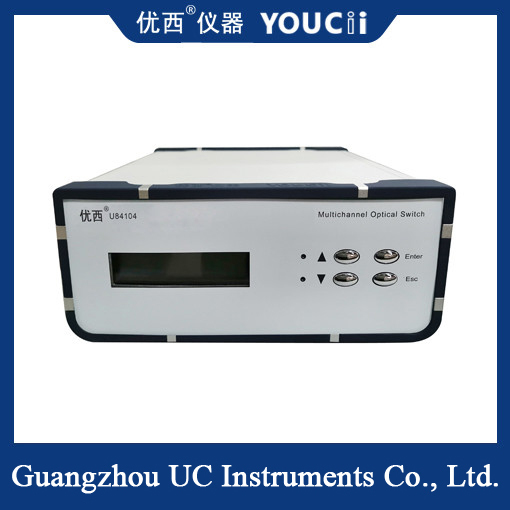

| Modello |
U84104 |
| Lunghezza d'onda di funzionamento |
1260 ~ 1650nm |
|
Lunghezza d'onda della prova
|
nanometro 1310nm/1550 |
|
Perdita di inserzione
|
dB ≤1.2 |
|
ripetibilità
|
dB ≤±0.05 |
|
Attenuazione di riflessione
|
≥50dB |
|
diafonia
|
≥55dB |
| Perdita dipendente di lunghezza d'onda |
≤0.25 |
|
Perdita dipendente di polarizzazione
|
≤0.05 |
|
Tempo di commutazione
|
≤ 10ms (commutazione sequenziale adiacente)
|
|
Tipo della fibra
|
MP (9/125um, fibra dimantenimento) |
|
Forma del connettore
|
FC/PC |
|
Porto del monitoraggio
|
RJ45, RS-232 |
|
Alimentazione elettrica di lavoro
|
CA doppio: 85 ~ 264 V (50/60Hz)
|
|
Temperatura di funzionamento
|
-5 ~ + 60℃ |
|
Temperatura di stoccaggio
|
-40 ~ + 80°C |
|
Tipo del telaio
|
Scatola da tavolino (245×105×325 millimetri) |
Il commutatore ottico è un dispositivo che controlla lo stato di commutazione di un circuito attraverso i segnali ottici. È composto solitamente di elemento fotosensibile, di amplificatore del segnale, di circuito di innesco e di circuito di commutazione. Una volta illuminato da luce, l'elemento fotosensibile genera una tassa photogenerated, che è amplificata e convertita in segnale numerico da un circuito di innesco, che infine controlla la chiusura o l'apertura del circuito di commutazione.
