10G Rate Single Mode pieno/oscilloscopio ottico misto

10G Rate Single Mode pieno/oscilloscopio ottico misto
10G Rate Single Mode pieno/oscilloscopio ottico misto

Grande immagine :  10G Rate Single Mode pieno/oscilloscopio ottico misto

Dettagli:
Luogo di origine: La Cina
Marca: YOUCii
Certificazione: CU,IOS
Model Number: U9110C-D
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: negotiate a price
Imballaggi particolari: Cartone
Tempi di consegna: 20 GIORNI DEL LAVORO
Termini di pagamento: L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacità di alimentazione: un mese di 5 pcs+per
Contatto

10G Rate Single Mode pieno/oscilloscopio ottico misto

descrizione
Coefficiente forfettario: 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 GBP Sistema di misura di Digital: La misura ottica del canale di sostegno 1, rinfresca la misura facoltativa 3 volte al secondo
Modo di acquisizione del segnale: Provando (normale), busta, media Rumore di RMS: 0.25mV
Fonte esterna dell'orologio del sistema di innesco: 100mV, 155~2500MHz Taglio di innesco: ±1.5V: 5ms ~100ms adattabile
Evidenziare:

oscilloscopio ottico di multi modo 10G

,

Oscilloscopio ottico di multi modo di singolo modo

Oscilloscopio Ottico Monomodale/Multimodale a Velocità Piena 10G

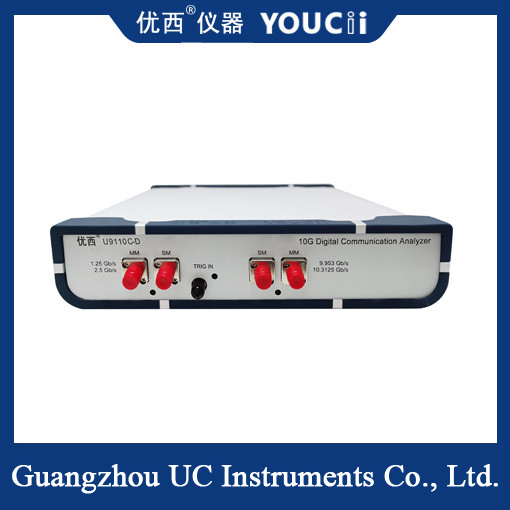

L'U9110C-D è un oscilloscopio ottico a velocità piena 10G, supporta monomodale/multimodale, è la più recente soluzione di analisi della comunicazione digitale lanciata da Uwest Instrument.Fornisce uno strumento di misurazione ideale per la produzione di dispositivi di comunicazione ottica.

I risultati della misurazione DCA dell'U9110C-D non sono solo dati grezzi, ma anche istogrammi con tempo e ampiezza, test Mask, test statistici, ecc.Fornisce una serie di impostazioni di test degli indicatori di comunicazione, tra cui periodo di intervallo, tempo di salita, tempo di discesa, percentuale di attraversamento, rapporto di estinzione, jitter e misurazione dell'ampiezza.Include anche SDH/SONET, test Mask per Gigabit Ethernet e altri test di conformità standard singoli.


Di seguito è riportata la descrizione principale e le caratteristiche dell'oftalmografo ottico a velocità piena 10G:

1. Misurazione ad alta velocità: lo strumento può supportare la misurazione del segnale ottico a velocità piena 10 Gbps, inclusi i comuni 10 Gigabit Ethernet (10GbE) e altri protocolli di comunicazione ad alta velocità.

2. Visualizzazione dell'eye diagram: l'eye diagram ottico utilizza la tecnologia di campionamento e elaborazione dei dati ad alta velocità per acquisire e visualizzare accuratamente l'eye diagram dei segnali ottici.L'eye diagram visualizza la qualità della trasmissione del segnale ottico con una forma aperta. Gli utenti possono valutare la stabilità e le prestazioni di trasmissione del segnale osservando il grado di apertura e il jitter dell'eye diagram.


Specifiche

Modello U9110C-D
Velocità standard 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps
Accuratezza di misurazione Margine Mask (Margine) ±3 %
Caratteristiche di visualizzazione Risoluzione immagine 1024×768 pixel
Sistema di misurazione digitale Supporta 1 misurazione del canale ottico, aggiornamento misurazione opzionale 3 volte al secondo
Modalità di acquisizione del segnale Campionamento (Normale), Envelope, Media
RMSrumore 0.25mV
Numero di canali di campionamento 4: monomodale/multimodale a bassa velocità 10G, monomodale/multimodale ad alta velocità 10G
Tempo di conversione del sistema verticale A seconda del numero di canali di campionamento
Risoluzione verticale 14 bit
Rumore RMS (max) 0.5mV
Sistema orizzontale Base dei tempi di zoom avanti e zoom indietro della forma d'onda 0.5ps/div a 1ms/div
Accuratezza dell'intervallo di tempo (modalità jitter) 0.25ps
Sistema di trigger Sorgente di clock esterna 100mV,155~2500MHz
Intervallo di livello di trigger ±1.0V
Intervallo di ingresso del trigger ±1.5V
Taglio del trigger ±1.5V:5ms ~100ms adattivo
Comunicazione, interfaccia di gestione della rete RJ45；supporta Ethernet 10/100Mbps
Alimentazione (adattatore di alimentazione esterno) 50Hz,5V,3A,6W
Temperatura ambiente, umidità relativa Funzionamento Temperatura da -20 a ~50℃, Umidità dal 20% all'80%
Stoccaggio Temperaturada -40℃ a +85℃,Umiditàdal 5% al 90%
Dimensioni Peso 235L×55H×255L (mm),＜2Kg


10G Rate Single Mode pieno/oscilloscopio ottico misto 0


Prodotto Tag:

tester di fibra ottica 1550nm,

riflettometro di dominio di tempo ottico 1310nm,

Riflettometro di dominio di tempo ottico di OTDR
