L'inserzione +U82021 di U8503/il metro e misuratore di potenza di attenuazione di riflessione è uno strumento dell'esposizione per la misura conveniente di attenuazione di riflessione, una perdita di inserzione e un potere compatti e diretti. Con un porto a una uscita, il metro è molto di facile impiego ed ideale per i produttori del saltatore del cavo a fibre ottiche.

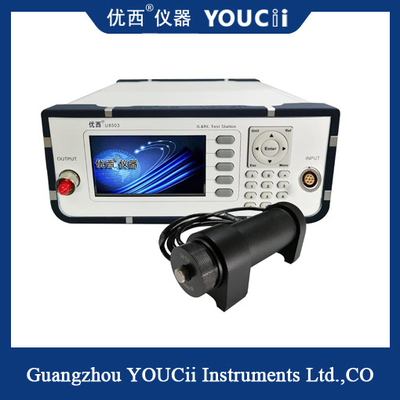

U8503+U82021 è metro attenuazione di riflessione/dell'inserzione da esterno di sorgente luminosa. L'integrazione di un connettore ultrabasso della riflessione posteriore di FC/APC sul porto di uscita permette all'uso dei saltatori ibridi accomodare le misure con i vari tipi del connettore senza compromettere la gamma di misura di attenuazione di riflessione. Quando un dispositivo nell'ambito della prova (DUT) è collegato al saltatore ed all'uscita di DUT è terminato, l'attenuazione di riflessione del DUT sarà visualizzata.

Specificazione

Che cosa è attenuazione di riflessione?

Quando un segnale di fibra ottica entra o lascia in una componente del dispositivo ottico (quale un connettore di fibra ottica), discontinuità ed il disadattamento dell'impedenza provocherà riflesso o echeggiato, riflesso o ha restituito la perdita di potere del segnale, cioè, l'attenuazione di riflessione, l'attenuazione di riflessione (RL). La perdita di inserzione è una misura del valore risultante del segnale quando il collegamento ottico incontra la perdita, mentre l'attenuazione di riflessione è una misura del valore riflesso di perdita del segnale quando il collegamento ottico incontra l'accesso componente.

Formula di calcolo: RL=-10 lg (P0/P1), P0 indica il potere ottico riflesso, P1 indica il potere ottico dell'input.

Il valore di attenuazione di riflessione è espresso nel dB ed è solitamente negativo, in modo da più grande il valore di attenuazione di riflessione, il migliore, con le specifiche tipiche che variano da -15 al dB -60. Secondo gli standard industriali, l'attenuazione di riflessione ultra dei connettori a fibra ottica lucidati PC dovrebbe essere maggior di 50dB e l'attenuazione di riflessione di obliquo lucidato è solitamente maggior di 60dB. Il tipo del PC deve essere maggior di 40dB. Per le fibre miste, il valore tipico di RL è fra il dB 20 e 40.
