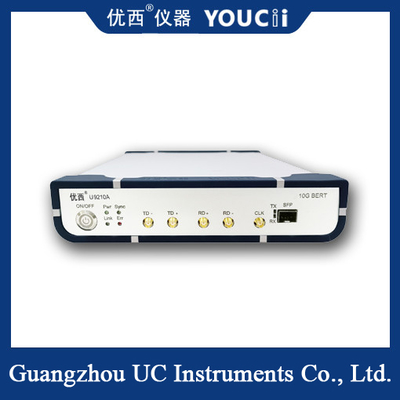

10G Rate BERT Support Code For pieno PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

10G Rate BERT Support Code For pieno PRBS7/PRBS9/PRBS15/PRBS23/PRBS31
10G Rate BERT Support Code For pieno PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

Grande immagine :  10G Rate BERT Support Code For pieno PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

Dettagli:
Luogo di origine: Cina
Marca: YOUCii
Certificazione: CU,IOS
Numero di modello: U9210A
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: negotiate a price
Imballaggi particolari: Cartone
Tempi di consegna: 20 GIORNI DEL LAVORO
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: un mese di 5 pcs+per
Contatto

10G Rate BERT Support Code For pieno PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

descrizione
Modelli: PRBS7, PRBS9, PRBS15, PRBS23, PRBxS31 Aumento e tempi di caduta (20% - 80%): 18~23 ps
I dati segnalano la sensibilità dell'input (asimmetrica): 0.1Vpp Temperatura di funzionamento: 10~50°C
Inversione del modello: Inversione del segnale di sostegni al trasmettitore ed al ricevitore Orologio fuori: 100-156,25 MHz
Evidenziare:

10G Rate BERT Support Code pieno

,

BERT Support Code For PRBS7

Codice di supporto BERT Full Rate 10G per PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

Caratteristiche di prestazione:

   Un canale ottico SFP e un canale elettrico, due canali di ingresso e uscita sincroni, il test del codice di errore può essere indipendente.

   Supporto per il rilevamento continuo degli errori e il rilevamento degli errori di temporizzazione.

   Supporta Full Rate da 622M fino a 11.7Gbps；

   Tipo di codice supportato: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31

   Un canale di uscita clock a basso jitter, il canale ottico e il canale elettrico condividono un clock, la sincronizzazione del clock dei due canali.

   Modalità di comunicazione USB HID o USB-COM.


 Software funzione introduzione

  • Data Rate: Impostazione dell'attuale velocità dati.
  • Data Pattern: Impostazione dell'attuale PRBS (Pattern).
  • Rx Mode: L'apparecchiatura ha due canali, canale ottico e canale elettrico, Selezionare l'ingresso di ricezione è il canale ottico o il canale elettrico durante il test di sensibilità di ricezione, l'interfaccia SFP è il canale ottico, RX+ e RX- sono il canale elettrico.
  • Data Invert: La polarità del segnale di ingresso del canale elettrico può essere impostata invertita, ad esempio RX+ a TX- e RX- a Tx+.
  • Gating Time: Impostazione del tempo di accumulo per la misurazione BER di accumulo.
  • Start button: Avvia l'impostazione dei parametri e il test dell'Instantaneous BER e Accumulation BER.
  • Refresh button: Aggiorna manualmente il BER accumulato.
  • USB Address box:10G Rate BERT Support Code For pieno PRBS7/PRBS9/PRBS15/PRBS23/PRBS31 0Enumera automaticamente tutti gli indirizzi dei dispositivi USB, seleziona un indirizzo USB e premi il pulsante Connect per connettere il dispositivo corrente.
  • Instantaneous BER (bit error rate): aggiornamento a intervalli di 200ms.

Accumulatio BER (bit error rate): accumula il conteggio degli errori di bit istantanei e il tempo trascorso, Accumulatio BER = conteggio degli errori di bit istantanei / (tempo trascorso * conteggio totale dei bit).



No. Parametro Min Tipo Max Unità
1 Velocità dati 0.622

0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,

5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,

11.09,11.32,11.7

 11.7 Gbps
2 Pattern
PRBS7,PRBS9,PRBS15,PRBS23,PRBxS31

3 Tempi di salita e discesa (20% a 80%)
18 23 ps
4 Inversione del pattern
Supporta l'inversione del segnale al trasmettitore e al ricevitore

5 Ampiezza dell'uscita del segnale (single-ended) 200 800 1000 mV
6 Jitter di uscita dati (RMS)
1.5 (sotto 10.3125G)
ps
7 Interfaccia di ingresso e uscita dati
Differenziale, AC Coupled, Impedenza 50 Ohm, SMA

8 Clock Out 100 156.25 156.25 MHz
9 Sensibilità di ingresso del segnale dati (single-ended)
0.1
Vpp
10 Crossover dell'occhio di uscita dati 50 52 54 %
11 Temperatura di esercizio 10 25 50 °C



10G Rate BERT Support Code For pieno PRBS7/PRBS9/PRBS15/PRBS23/PRBS31 1
