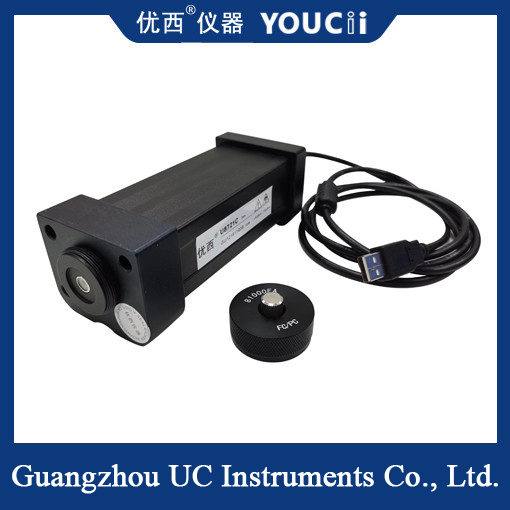

Sonda di misuratore di potenza ottica veloce 850 controllati da computer ~ 1700nm
riassuma:
Il periodo di campionamento del modulo ottico ad alta velocità del misuratore di potenza U8721 di Canton Youxi può raggiungerci a livello ed i dati possono acquistarsi più rapidamente ed elaborati. Il modulo del misuratore di potenza adotta l'interfaccia di comunicazione di USB, che può comunicare con il PC direttamente, dati dell'esposizione e parametri dell'insieme attraverso il software di configurazione.
Il modulo ottico ad alta velocità del misuratore di potenza U8721 può essere utilizzato nelle componenti di WDM di alta precisione, le componenti ottiche dell'AWG di matrice grattare della guida d'onda, le componenti ottiche planari dello SpA della guida d'onda, WSS, OPM, DPSK, l'amplificatore ottico EDFA ed altre applicazioni ottiche di fibra ottica generali di misura. Rispetto ad altri modelli del misuratore di potenza di Canton Youxi, U8721 ha le caratteristiche del campionamento ad alta velocità e piccola forma, particolarmente adatta ad assemblea nel sistema di campionamento ottico multicanale del misuratore di potenza.
caratteristica:
partenza veloce del ed alta accuratezza di misura
ampia gamma dinamica di misurazione della potenza del
un'ampia selezione dei campi di potenza e dei canali
interfaccia di comunicazione di USB del , ad alta velocità e conveniente
accessibile
Applichi:
WDM del , GFF, AWG, prova del dispositivo dello SpA
il inserisce la perdita, misura di attenuazione di riflessione
sensore di fibra ottica del , prova del cavo a fibre ottiche
dispersione PMD di modo di polarizzazione del e misura dipendente di PDL di perdita di polarizzazione
fibra ottica del , prova di laboratorio di R & S di comunicazione
Regolamento del prodotto di U8721C
|
Modello
|
U8721C |
| Elemento del sensore |
InGaAs |
| Lunghezza d'onda |
850 ~ 1700 nanometro |
| Lunghezza d'onda di calibratura |
850 / calibratura continua 980/1310/1510~1640nm |
| Campo di potenza (dBm) |
+ 5 ~ -80 |
|
Periodo di campionamento di potere (tasso)
|
10 noi (100KHz) |
| Tipo della fibra di applicazione |
MP e millimetro standard |
| interfaccia introdotta ottica |
Giunto nudo sostenente della fibra o adattatore di FC /LC/SC |
|
Incertezza assoluta (accuratezza) allo stato di riferimento
|
± 4% (1200 nanometro ~ 1610 nanometro) |
|
Incertezza relativa (accuratezza) allo stato di riferimento
|
< 0,02 valori tipici di dB |
| Linearità (potere) |
≤± 0.06dB (1200 ~ 1610 nanometro, + 0 ~ -60dBm) |
| Attenuazione di riflessione |
> dB 40 |
| Interfaccia di comunicazione |
+Trig |
| Periodo di calibratura |
2 anni |
| Temperatura di operazione |
0 ~ +40℃ |
| Temperatura di stoccaggio |
-30 ~ +80℃ |
| Dimensioni |
52mm H, 60 millimetri W, 150 millimetri D |
| Peso |
1,0 chilogrammi |
Altri utenti faranno le seguenti domande:
il collegamento della fibra 1.What è necessario per l'esecuzione del misuratore di potenza e di sorgente luminosa?
Una sorgente luminosa e un misuratore di potenza sono richiesti per realizzare la misura più importante di una fibra - il collegamento ottico, la perdita di inserzione totale di quel collegamento. Basicamente, paragonate la quantità di luce che entra in un'estremità della fibra alla quantità di luce che esce dall'altra estremità della fibra.
.
2.What è il buon dBm per fibra?
Il dBm positivo significa il potere maggior di 1mw e dei mezzi negativi più di meno di 1mw. Una buona fonte di laser per un collegamento monomodale avrà un output di forza motrice di ~ +3 - +6 dBm - 2-4mw - accoppiato nella fibra. Un VCSEL per i collegamenti misti dovrebbe avere un potere intorno a 0dBm - 1mw.
