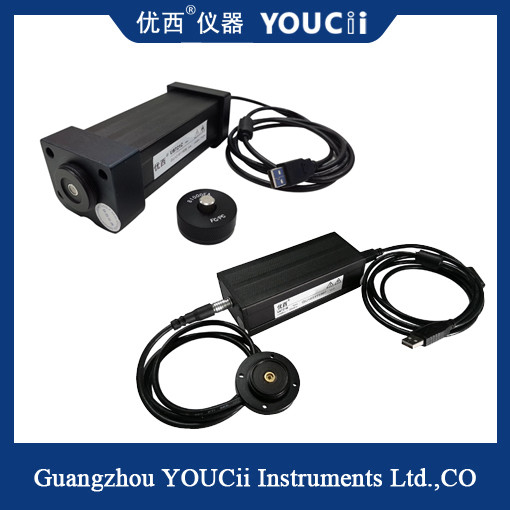

Piccola dimensione ottica della sonda di misuratore di potenza e potere di alta efficienza facoltativo
Il periodo di campionamento del modulo ottico ad alta velocità del misuratore di potenza U8721 di Canton Youxi può raggiungerci a livello ed i dati possono acquistarsi più rapidamente ed elaborati. Il modulo del misuratore di potenza adotta l'interfaccia di comunicazione di USB, che può comunicare con il PC direttamente, dati dell'esposizione e parametri dell'insieme attraverso il software di configurazione.
Il modulo ottico ad alta velocità del misuratore di potenza U8721 può essere utilizzato nelle componenti di WDM di alta precisione, le componenti ottiche dell'AWG di matrice grattare della guida d'onda, le componenti ottiche planari dello SpA della guida d'onda, WSS, OPM, DPSK, l'amplificatore ottico EDFA ed altre applicazioni ottiche di fibra ottica generali di misura. Rispetto ad altri modelli del misuratore di potenza di Canton Youxi, U8721 ha le caratteristiche del campionamento ad alta velocità e piccola forma, particolarmente adatta ad assemblea nel sistema di campionamento ottico multicanale del misuratore di potenza.
Applichi
▲WDM, GFF, AWG, prova del dispositivo dello SpA
▲Inserisca la perdita, misura di attenuazione di riflessione
▲Sensore di fibra ottica, prova del cavo a fibre ottiche
▲Dispersione PMD di modo di polarizzazione e misura dipendente di PDL di perdita di polarizzazione
▲Fibra ottica, prova di laboratorio di R & S di comunicazione
| Modello |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| Elemento del sensore |
InGaAs |
| Lunghezza d'onda |
850 ~ 1700 nanometro |
| Lunghezza d'onda di calibratura |
850 / calibratura continua 980/1310/1510~1640nm |
| Campo di potenza (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Periodo di campionamento di potere (tasso)
|
100 noi (10KHz) |
10 noi (100KHz) |
| Tipo della fibra di applicazione |
MP e millimetro standard |
| Interfaccia introdotta ottica |
Giunto nudo sostenente della fibra o adattatore di FC /LC/SC |
|
Incertezza assoluta (accuratezza) allo stato di riferimento
|
± 4% (1200 nanometro ~ 1610 nanometro) |
|
Incertezza relativa (accuratezza) allo stato di riferimento
|
< 0,02 valori tipici di dB |
| Linearità (potere) |
≤± 0.06dB (1200 ~ 1610 nanometro, + 0 ~ -60dBm) |
| Attenuazione di riflessione |
> dB 40 |
| Interfaccia di comunicazione |
USB |
+Trig |
+Trig +BNC |
+Trig |
| Periodo di calibratura |
2 anni |
| Temperatura di operazione |
0 ~ +40℃ |
| Temperatura di stoccaggio |
-30 ~ +80℃ |
| Dimensioni |
52mm H, 60 millimetri W, 150 millimetri D |
| Peso |
1,0 chilogrammi |
Descrizione:
U8721A pricipalmente è usato per il monitoraggio di potere ottico ad alta velocità.
Esterno di superficie fotosensibile del palladio di U8721B, pricipalmente usato per la misura d'esplorazione leggera spaziale.
La ricerca sincrona veloce di U8721C pricipalmente è utilizzata nel sistema di misura di esame di lunghezza d'onda di DWDM/AWG.
Ricerca sincrona veloce di U8721D con l'uscita analogica di BNC.
USB a 1B4-core ha protetto il cavo
La porta di comunicazione è collegata ad USB a 1B4-core ha protetto il cavo e direttamente è collegata al PC per stabilire la comunicazione.
