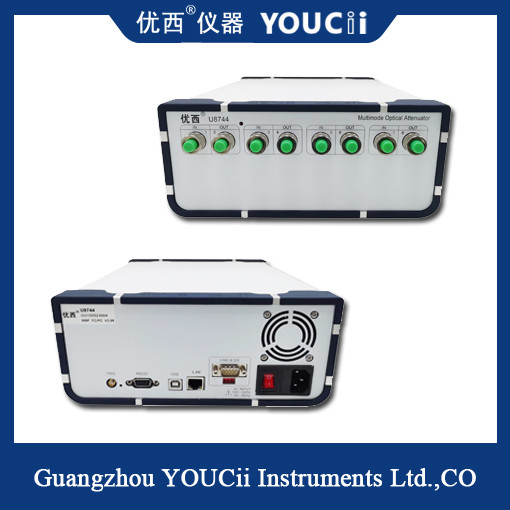

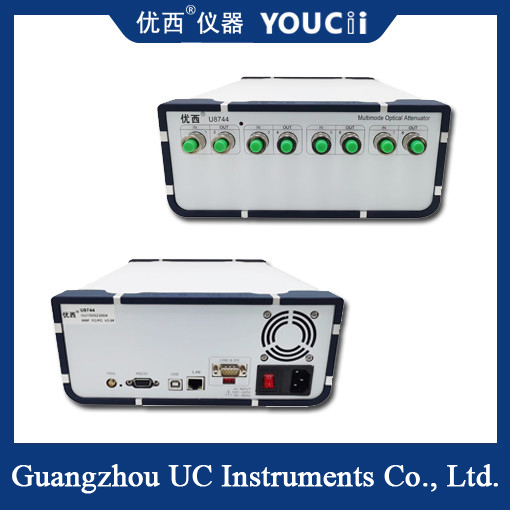

Attenuatore ottico multimodale a 8 canali a controllo ottico ad alta efficienza
Applicazione del prodotto:
Test del modulo ottico attivo/dispositivo ottico:
Nella misurazione dell'errore multicanale del modulo del trasmettitore ottico, viene realizzata una misurazione parallela dei dati.
b. "tecnologia" per la "produzione" di "tecnologie" per la "produzione" di "tecnologie" per la "produzione" di "tecnologie" per la "produzione" di "tecnologie" per la "produzione" di "tecnologie" per la "produzione" di "tecnologie".
200 ms tempo di stabilità di controllo della potenza ottica, migliorano notevolmente l'efficienza del test.
Prova di integrazione della rete di comunicazione ottica:
Testare le prestazioni di trasmissione della rete e le funzioni di gestione della rete nell'integrazione delle reti di comunicazione ottica.
Caratteristiche del prodotto:
L'attenuazione ottica e la potenza di uscita ottica possono essere impostate in modo rapido e preciso e il tempo di stabilità del controllo dell'alimentazione ottica è inferiore a 200 ms.
L'attenuatore multicanale è impostato contemporaneamente e vengono misurate contemporaneamente più porte, il che consente di risparmiare molto tempo di misurazione;
Il contatore di potenza ottica di alta precisione integrato garantisce la stabilità e l'accuratezza del monitoraggio della potenza;
Semplice funzionamento, intuitiva interfaccia grafica, anteprima dei dati multicanale, stato dei test a colpo d'occhio.
Piccole dimensioni, struttura compatta, due dispositivi a 4 canali in cascata, possono essere identificati come un dispositivo a 8 canali da utilizzare.
Specificità
| 型号Modello # |
U8748 |
| Distanza dell'attenuatore |
0 ~ 35 dB ((40 dB Tipo) |
| Lunghezza d'onda di taratura (opzionale) |
850 nm (altre lunghezze d'onda sono facoltative) |
| Perdita di inserimento |
≤ 1,8 dB Tipo 1,5 dB |
| Tipo di fibra |
50/125um, 62.5/125um MMF autoadattamento |
| Tipo di connettore |
Collegamento FC/UPC |
| Accuratezza di attenuazione |
± 0,20 dB (0 ~ 20 dB), ± 0,30 dB (20 ~ 35 dB)
± 0,05 dB (0 ~ 30 dB con controllo di potenza)
|
| Ripetibilità |
± 0,05 dB |
| Tempo medio del monitor PM |
2 ~ 1000 ms |
| Tempo di liquidazione |
200 ms |
| Velocità di transizione di attenuazione |
0.1 ~ 35 dB/s |
| Risultato di perdita |
> 25 dB |
| Interfaccia di comunicazione |
RS232, USB, RJ45 |
| Potenza massima di ingresso sicura |
+17 dBm (stato di monitoraggio della potenza) |
| Periodo di ricalibrazione |
2 anni |
| Temperatura di funzionamento |
0 ̊ +40°C |
| Temperatura di conservazione |
-30 ̊+80°C |
| Potenza |
100 ~ 240 V |
| Dimensioni |
245 mm W, 105 mm H, 320 mm D |
| Peso |
5 kg |
Nota: U8741 è monocanale, U8742 è dual-canale e U8748 è 8-canale.
Principio dell'attenuatore:
Un attenuatore è un circuito utilizzato per introdurre un'attenuazione predeterminata all'interno di un intervallo di frequenza specificato.Esso è generalmente indicato dal numero di decibel introdotti e dal numero di ohm dell'impedenza caratteristica.Gli attenuatori sono ampiamente utilizzati nei sistemi di TV via cavo per soddisfare i requisiti di livello di più porte.Come l'ingresso dell'amplificatore, il controllo del livello di uscita, il controllo dell'attenuazione del ramo.Attenuatori Attenuatori passivi e attenuatori attivi due tipi.L'attenuatore attivo è combinato con altri elementi termici per formare un attenuatore variabile, che viene utilizzato in un amplificatore per circuiti di controllo automatico del guadagno o della pendenza.Gli attenuatori passivi sono dotati di attenuatori fissi e regolabili.
