Strumento di recupero dell'orologio a divisione multifrequenza da 100 Gbps

Strumento di recupero dell'orologio a divisione multifrequenza da 100 Gbps

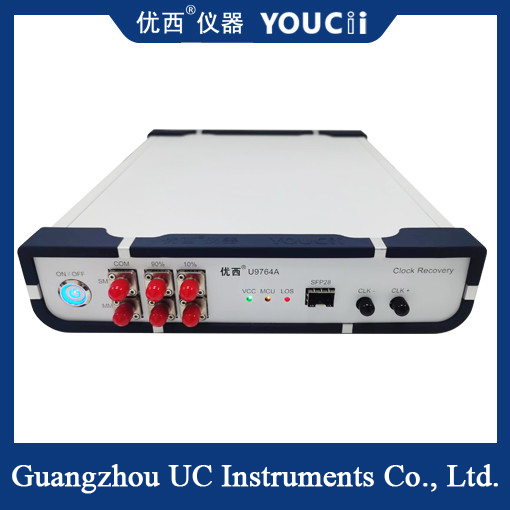

Il CDR U9764A (Clock Recovery Instrument) è utilizzato principalmente per fornire segnali di recupero dell'orologio in ambienti di prova in cui l'orologio non viene attivato.testando così il modello dell'occhio ottico del dispositivo con un oscilloscopio di campionamentoLe applicazioni tipiche sono la sperimentazione di dispositivi di rete ottica, o per i prodotti BOB nelle applicazioni PON, poiché il dispositivo ottico stesso non ha un'uscita di clock split,il segnale dell'orologio deve essere recuperato per attivare l'oscilloscopio di campionamento durante il test della mappa ottica dell'occhio.

Il CDR U9764A è dotato di una porta ottica SFP28, adatta ai moduli ottici SFP28, SR, LR e BIDI convenzionali confezionati con SFP28.Solo l'estremità ricevente del modulo ottico è necessaria per convertire il segnale ottico in un segnale elettrico, e il CDR estrae l'orologio del segnale elettrico e lo emette.

Cos'è un dispositivo di recupero dell'orologio?

Un'unità di recupero dell'orologio è un dispositivo utilizzato per recuperare i segnali dell'orologio nelle comunicazioni digitali.un segnale di orologio sincronizzato è necessario tra il mittente e il ricevitore per garantire la corretta trasmissione dei datiLa funzione dello strumento di recupero dell'orologio è quella di estrarre il segnale dell'orologio corretto dal flusso di dati ricevuto.

Lo strumento di recupero dell'orologio viene solitamente utilizzato nella comunicazione in fibra ottica, nella comunicazione satellitare, nell'Ethernet e in altri sistemi di comunicazione digitale ad alta velocità.i dati sono trasmessi in formato digitale, e il segnale di clock viene utilizzato per determinare la velocità di trasmissione e l'intervallo di tempo dei dati.il ricevitore deve utilizzare un misuratore di recupero dell'orologio per rigenerare un segnale di orologio preciso.

Il principio di funzionamento di un dispositivo di recupero dell'orologio è di solito basato su un ciclo a blocco di fase (PLL) o su una tecnologia correlata.si regola l' orologio locale per tenerlo in sincronia con l' end di invio. Regolando costantemente la frequenza e la fase dell'orologio locale, il dispositivo di recupero dell'orologio può gradualmente eliminare lo spostamento dell'orologio, ottenendo così il recupero di segnali di orologio accurati.

Le prestazioni e le funzionalità del contatore di recupero dell'orologio variano a seconda dell'applicazione e dei requisiti.che può essere regolato dinamicamente in base alle caratteristiche del segnale trasmesso per adattarsi a diversi ambienti di comunicazione e velocità di trasmissioneInoltre, il misuratore di recupero dell'orologio può includere funzioni aggiuntive quali il rilevamento del tasso di errore dei bit, l'analisi del jitter,e interfacce di uscita dell'orologio per aiutare ad analizzare e monitorare le prestazioni del sistema di comunicazioneIn breve, lo strumento di recupero dell'orologio svolge un ruolo vitale nel sistema di comunicazione digitale.può estrarre il segnale dell'orologio accurato dal flusso di dati ricevuto per garantire la corretta trasmissione e sincronizzazione dei dati.
