Misurazione dei diversi dispositivi di velocità di 4 canali 24.5 ~ 29Gb / S Misuratore di errore di bit sintonizzabile

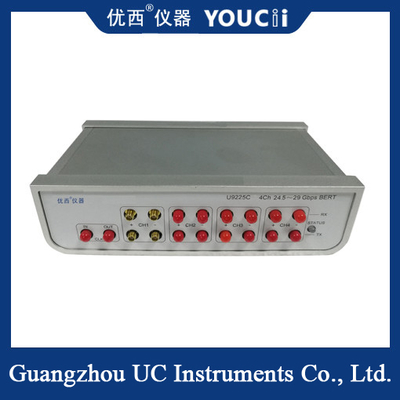

U9225C 4 canale 24,5 ~ 29,0 Gb/s (100Gb/s) generatore di impulsi e rilevatore di errori è ad alte prestazioni,generatore di schemi di impulsi a quattro canali flessibile ed economico e rilevatore di errori che può funzionare da 24 ore al giorno.5 Gb/s a 29 Gb/s per ogni canale. 4 canali 29,0 Gb/s portano il totale fino a oltre 100 Gb/s di capacità di prova.È anche una soluzione di test di Bit Error Rate standalone che incorpora un sintetizzatore di clock full rate interno.

Le sue piccole dimensioni consentono di collocarlo vicino al dispositivo sottoposto a prova (DUT),può anche essere posizionato più lontano utilizzando il driver TX pre e post controllo dell'enfasi caratteristiche per compensare le perdite di cavo e di interconnessioneHa anche una funzione di cattura del profilo oculare non distruttiva e integrata, insieme a una capacità di misurazione rapida dell'altezza e della larghezza degli occhi.

Caratteristiche

 Quattro canali NRZ PPG e ED
 12,25-14,5 e 24,5-29 Gb/s
 JRMS tipico di 1 ps e JPP di 6 ps
 PRBS 2^7, 9, 15, 23, 31
 monitor dell' occhio
 sintetizzatore di orologio interno
 Controllo di spostamento PPM
 uscita regolabile dell'orologio
 Input dell'orologio esterno
 Livello TX da 200 a 1100 mV PPDIFF
L'enfasi prima e dopo il cursore (6 dB)
 Rettifica dei punti trasversali (35-65%)

Specificità
