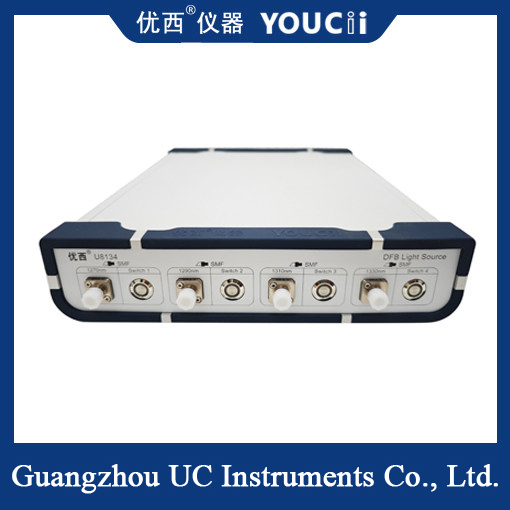

Fonte luminosa a punti multicanale personalizzabile di lunghezza d'onda Fonte luminosa laser DFB
scheda
U813n sorgente di luce laser multicanale può essere utilizzata nel dispositivo WDM CWDM, nel dispositivo WDM DWDM ad alta precisione, nel dispositivo AWG della griglia di guida d'onda ottica, nel dispositivo PLC della guida d'onda ottica planare,amplificatore ottico EDFA e altre misure e applicazioni generali di fibre ottiche. particolarmente adatto per la produzione in serie di accoppiatori e componenti PLC a guida d'onda ottica piana.
Punto caratteristico
La sorgente luminosa laser multicanale U813n presenta le caratteristiche di alta stabilità di uscita, piccole dimensioni e rapido avvio.Il dispositivo di sorgente luminosa può fornire più canali di segnali di uscita di sorgente luminosa a lunghezza d'onda fissa. Guangzhou Youxi può anche secondo le esigenze del cliente, personalizzato 850, 980, 1250,1270,... 1610,1625 nm, ecc. Qualsiasi due o quattro o più lunghezze d'onda della combinazione di dispositivi di sorgente luminosa.
Specificità
| 型号Modello # |
U8134 |
| Confezione del dispositivo |
Pappagallo |
| Lunghezza d'onda opzionale |
1271/1291/1311/1331 |
| Accuratezza della lunghezza d'onda |
± 0,5 nm |
| Potenza di uscita |
≥ 8,0 mW |
| Tipo di connettore |
FC/APC (altro adattatore può essere personalizzato) |
| Larghezza di banda @ 3 dB |
< 0,1 nm |
| Larghezza di banda @ 20 dB |
< 0,5 nm |
|
Potenza di uscita Stabilità entro 15 minuti
|
≤ ± 0,005 dB |
|
Potenza di uscita Stabilità entro 8 ore
|
≤ ± 0,05 dB |
| SMSR |
> 40 dB |
| Temperatura di funzionamento |
0 ̊ + 40 °C |
| Temperatura di conservazione |
-30 ̊+80 °C |
| Dimensioni |
235 mm W, 55 mm H, 320 mm D |
| Peso |
30,0 kg |
Nota:Modello a canale singolo: U8121/U8131, modello a doppio canale: U8122/U8132, modello a quattro canali: U8124/U8134, ecc.
Requisiti di potenza
Gli strumenti sono conformi alle normative di sovratensione di classe II. La tensione di lavoro è di 100 ~ 240V tensione CA, la gamma di frequenza è di 48 ~ 66Hz, la tensione di lavoro è di 115V,il consumo massimo di corrente è di 230 mAQuando la tensione di funzionamento è di 230 V, il consumo massimo di corrente è di 120 mA.
In conformità alle norme internazionali di sicurezza, lo strumento è dotato di un cavo di alimentazione a 3 nuclei conforme alla norma nazionale.Collegare il cavo di alimentazione solo a una presa di corrente con protezione da terra.
Interfaccia di uscita della sorgente luminosa
Interfaccia del connettore della sorgente luminosa per l'uscita del segnale laser Selezionare un connettore FC/PC o FC/APC e una fibra SMF o MMF in base all'etichetta del tipo di fibra indicata sul cruscotto.
L'etichetta della lunghezza d'onda mostra il valore della lunghezza d'onda del canale corrispondente.
