32Gbaud PAM4 CDR supporto per NRZ e PAM4 segnali Clock Recovery Module

32Gbaud PAM4 CDR supporto per NRZ e PAM4 segnali Clock Recovery Module

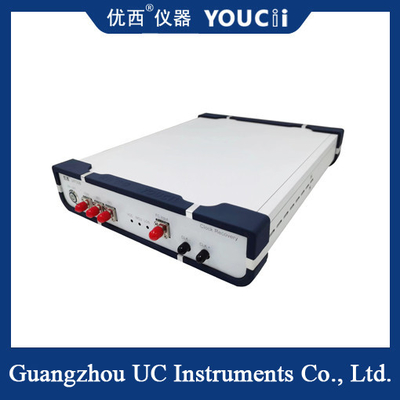

Visualizzazione del prodotto

Un dispositivo di recupero dell'orologio può ricevere un segnale di dati di ingresso (o orologio), bloccarlo utilizzando un circuito a ciclo bloccato in fase (PLL) e emettere un orologio di recupero.L'orologio recuperato può essere utilizzato come riferimento orario dell'oscilloscopio o BERTQuando l'oscilloscopio di campionamento testa il modello e la forma d'onda dell'occhio ottico, è necessario attivare l'orologio crossover con la stessa origine del segnale misurato.Il modulo CDR (Clock Recovery) è utilizzato principalmente per il campionamento di oscilloscopio di prova della mappa dell'occhio ottico, ma non fornisce un ambiente di prova dell'orologio di attivazione, l'applicazione tipica è la prova di apparecchiature di rete ottica,perché il dispositivo misurato stesso non ha un'uscita di orologio a divisione di frequenza, nella prova della mappa ottica dell'occhio è necessario recuperare il segnale dell'orologio per attivare l'oscilloscopio di campionamento.
U9720B CDR con un adattatore di interfaccia ottica FC, adatto per SFP28/56, SR, LR e BIDI convenzionali e altri moduli di accesso al segnale ottico, supportano segnali NRZ e PAM4,Interfaccia ottica FC per ricevere segnali ottici in segnali elettriciIl segnale di clock viene utilizzato principalmente come segnale di attivazione dell'oscilloscopio.

Parametri principali della CDR:
1) intervallo di recupero dell'orologio: 25~ 32 Gbps ((GBaud);
2) Supporta sia i segnali NRZ che PAM4;
3) Intervallo di lunghezza d'onda: supporto a modalità singola 1250~1650 nm;
4) Intervallo di ingresso ottico: +5 ~ -15 dBm;
5) rapporto di divisione della frequenza di uscita dell'orologio: 2/8/32/40;
6) Amplitudine dell'orologio elettrico di uscita: coppia AC/ 200~800mVpp;
7) Rapporto spettrale (si può selezionare a seconda dell'utente): 10% (CDR) -90% (Output);
8) supporto al recupero di segnali ottici monomodo;
9) Tipo di interfaccia ottica: interfaccia ottica FC/PC;
10) Tipo di interfaccia elettrica: 40 GHz 2.92 mm Femminile;
