Lungo d'onda di lavoro dello strumento di perdita di inserimento a due lunghezze d'onda è facoltativo

La lunghezza d'onda di lavoro dello strumento di perdita di inserzione a doppia lunghezza d'onda è opzionale

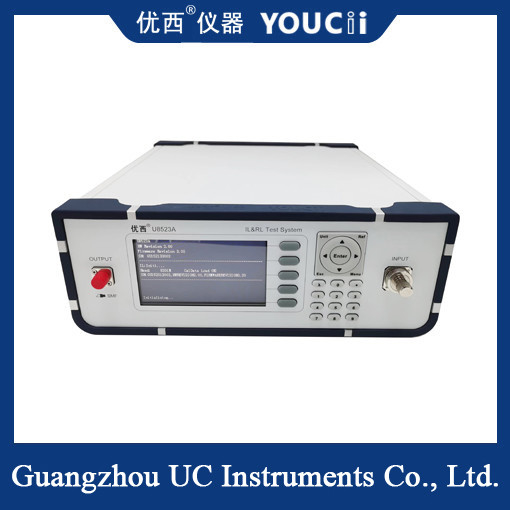

L'analizzatore di perdita di inserzione a doppia lunghezza d'onda è un tipo di strumento appositamente utilizzato per misurare la perdita di inserzione (IL) e la perdita di ritorno (RL) di dispositivi passivi (come connettori, accoppiatori, ecc.) nei sistemi di comunicazione in fibra ottica.

Panoramica
Un tester di perdita di inserzione a doppia lunghezza d'onda è un dispositivo di test ad alta precisione in grado di misurare la perdita di inserzione e la perdita di ritorno a due diverse lunghezze d'onda (di solito 1310 nm e 1550 nm). Questo strumento gioca un ruolo importante nello sviluppo, nella produzione e nella manutenzione dei sistemi di comunicazione in fibra ottica.

Secondo, il principio di funzionamento
Inserendo una coppia di sorgenti di rumore nel principio del ponte, lo strumento di perdita di inserzione a doppia lunghezza d'onda può misurare il circuito di test in condizioni di carico e senza carico. Nel processo di test, lo strumento emetterà una frequenza e una potenza specifiche del segnale di test, e quindi misurando la potenza incidente e riflessa del segnale di test, calcola il valore della perdita di inserzione e il valore della perdita di ritorno del dispositivo misurato a una specifica lunghezza d'onda.

Caratteristiche
Misurazione a doppia lunghezza d'onda: può essere misurato a 1310 nm e 1550 nm a due diverse lunghezze d'onda per soddisfare le esigenze di test a diverse lunghezze d'onda.
Alta precisione: utilizzando tecnologia e algoritmo di test avanzati, può ottenere una misurazione della perdita di inserzione e della perdita di ritorno ad alta precisione.
Facilità d'uso: con un'interfaccia utente intuitiva e un flusso di funzionamento semplice, gli utenti devono solo seguire le istruzioni per completare il test.
Registrazione e analisi dei dati: può registrare automaticamente i dati di test e fornire funzioni di analisi dei dati per aiutare gli utenti a comprendere meglio le prestazioni del dispositivo in prova.

Specifiche

Procedura di utilizzo
Preparazione del test: assicurarsi che il dispositivo sia collegato correttamente e preriscaldato. Verificare se il valore di danneggiamento dell'inserimento della linea di misurazione è qualificato e se la superficie terminale è pulita.
Perdita di ritorno a Zero: collegare l'estremità iniziale della linea di marcatura all'interfaccia di uscita della sorgente luminosa, avvolgere l'altra estremità della linea di marcatura con un'asta di avvolgimento, regolare il valore della potenza ottica del canale di perdita di ritorno entro l'intervallo specificato, premere il tasto Zero fino a quando la finestra della perdita di ritorno visualizza -00-.
Calibrazione della perdita di ritorno: allentare la linea di marcatura avvolta, inserire l'estremità della linea di marcatura nell'interfaccia del misuratore di potenza ottica, premere il tasto Ref per la calibrazione.
Misurazione della perdita di ritorno: collegare il ponticello standard al dispositivo in prova, avvolgere l'altra estremità del dispositivo in prova da 4 a 5 giri e il valore visualizzato dallo strumento è il valore della perdita di ritorno della corrispondente lunghezza d'onda del dispositivo.
