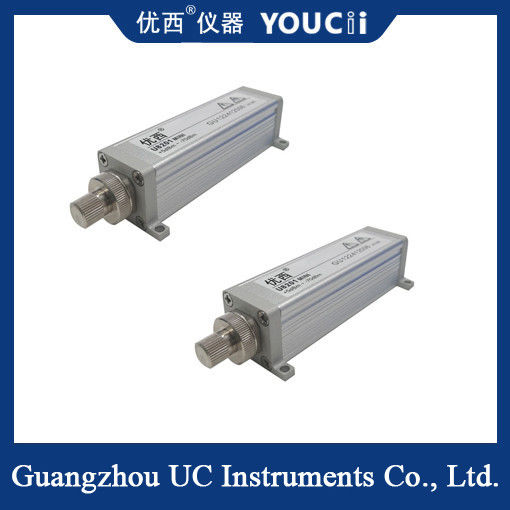

Modulo piccolo misuratore di potenza ottica Utilizzabile indipendentemente con telaio integrato
Il modulo misuratore di potenza ottica a canale singolo converte il segnale ottico ricevuto in un segnale elettrico attraverso l'effetto fotoelettrico, quindi misura e visualizza la potenza del segnale ottico. Viene utilizzato principalmente nella comunicazione in fibra ottica, nell'elettronica, nella misurazione ottica e in altri campi per misurare e monitorare con precisione la potenza della sorgente luminosa.
Principio di funzionamento
Il principio di funzionamento del modulo misuratore di potenza ottica a canale singolo si basa sulla rilevazione e l'elaborazione dell'effetto fotoelettrico e del segnale elettrico. In particolare, quando la luce colpisce un elemento fotosensibile (come un fotodiodo), l'energia del fotone viene convertita nell'energia cinetica dell'elettrone, che crea una corrente o una tensione nell'elemento fotosensibile. Questo debole segnale elettrico viene quindi amplificato, filtrato, convertito da analogico a digitale e sottoposto ad altri passaggi di elaborazione, e infine convertito in un segnale digitale e visualizzato sullo schermo dello strumento o presentato all'utente tramite l'interfaccia del computer.
Caratteristica principale
Misurazione ad alta precisione: i moduli misuratori di potenza ottica a canale singolo di solito hanno capacità di misurazione della potenza ad alta precisione per garantire risultati di misurazione accurati anche in condizioni di bassa potenza.
Ampia gamma di lunghezze d'onda: per adattarsi alle lunghezze d'onda operative di diversi laser, il modulo misuratore di potenza ottica a canale singolo deve coprire un'ampia gamma di lunghezze d'onda.
Risposta rapida: alcune applicazioni devono misurare la potenza ottica in rapida evoluzione, quindi il modulo misuratore di potenza ottica a canale singolo deve avere caratteristiche di risposta rapida.
Adattabilità ambientale: i misuratori di potenza ottica sono spesso utilizzati in vari ambienti, come laboratori, linee di produzione industriale, ecc., quindi i moduli misuratori di potenza ottica a canale singolo devono avere una buona adattabilità ambientale.
Specifiche
| Modello |
U8201MINI |
| Elemento sensore |
InGaAs |
| Gamma di lunghezze d'onda |
850 ~ 1700 nm |
| Lunghezza d'onda di calibrazione |
850/980/1310/1490/1550/1610 nm |
| Gamma di potenza (dBm) |
+7 ~ -70 dBm |
| Periodo di campionamento della potenza (frequenza) |
1 ms (1 KHz) |
| Tipo di fibra applicabile |
SM e MM standard fino a 62,5 um di dimensione del nucleo |
| Interfaccia di ingresso ottico |
FC/PC o FC/APC |
| Incertezza assoluta (accuratezza) in condizioni di riferimento |
± 4% (1200 nm ~ 1610 nm) |
| Incertezza relativa (accuratezza) in condizioni di riferimento |
＜ 0,02 dB Tipico |
| Linearità (potenza) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 5~ -50dBm) |
| Perdita di ritorno |
＞ 40 dB |
| Interfaccia di comunicazione |
RS232 |
| Periodo di calibrazione |
2 anni |
| Temperatura di funzionamento |
0 ~ +40℃ |
| Temperatura di stoccaggio |
-30 ~ +80℃ |
| Dimensioni |
37 mm L, 25 mm A, 115 mm P |
| Peso |
0,2 kg |
Scenario applicativo
Il modulo misuratore di potenza ottica a canale singolo è ampiamente utilizzato nei seguenti scenari:
Test e manutenzione dei sistemi di comunicazione in fibra ottica.
Misurazione della potenza nello sviluppo e nella produzione di dispositivi optoelettronici.
Monitoraggio della potenza in esperimenti e ricerche ottiche.
