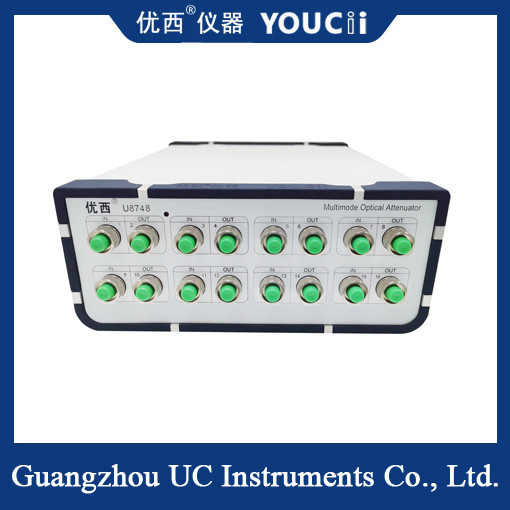

Attenuatore ottico a controllo ottico a 8 canali multimodo a 850 nm
L'attenuatore ottico multi-modo a 8 canali è ampiamente utilizzato nel campo della comunicazione ottica.controllo preciso del segnale ottico e elevata affidabilità.
L'attenuatore ottico multi-modo a controllo ottico a 8 canali integra otto canali di attenuazione ottica indipendenti,con un'ampiezza di 20 mm o più, ma non superiore a 30 mm,Questa progettazione non solo migliora l'efficienza dei test, ma riduce anche il costo delle attrezzature e soddisfa i requisiti di prova di un complesso sistema di comunicazione in fibra ottica.
Caratteristiche del prodotto
supporto multi-canale e multi-modo: il dispositivo fornisce otto canali, ciascun canale supporta la fibra multi-modo, che può gestire simultaneamente l'attenuazione di più segnali ottici,miglioramento dell'efficienza delle prove.
Controllo preciso: per ottenere un controllo preciso dell'intensità del segnale ottico viene utilizzato un motore passo-passo di precisione o la tecnologia MEMS.Gli utenti possono facilmente regolare l'attenuazione del segnale ottico di ciascun canale in base alle esigenze reali.
Alta affidabilità: l'apparecchiatura è di solito completamente sigillata per evitare l'influenza dell'ambiente esterno sui componenti ottici interni e garantire un funzionamento stabile a lungo termine.Allo stesso tempo, il contatore ottico di potenza di alta precisione integrato garantisce la stabilità e la precisione del monitoraggio della potenza.
Stabilità rapida: il tempo di stabilità del controllo della potenza ottica è veloce, ad esempio il tempo di stabilità di alcuni modelli può raggiungere 100 millisecondi o meno, il che migliora notevolmente l'efficienza del test.
Facile da usare: il dispositivo è di solito dotato di un'interfaccia grafica intuitiva, i dati multicanale vengono visualizzati contemporaneamente e lo stato del test è chiaro a colpo d'occhio.supporta anche una varietà di interfacce di comunicazione, come RS232, USB, RJ45, ecc., che è facile da collegare a computer o altri dispositivi.
Specificità
| Modelli |
U8744/U8748 ((multimodo) |
| Intervallo di attenuazione |
0 ~ 35 dB |
| lunghezza d'onda di taratura/intervallo di lunghezza d'onda di funzionamento (può essere selezionata una combinazione fino a 12 lunghezze d'onda) |
850/908 nm
|
| Perdita di inserimento |
≤ 1,8 dB |
| Tipo di fibra |
50/125um, 62.5/125um autoadattamento |
| Tipo di connettore |
Collegamento FC/UPC |
| Accuratezza di attenuazione |
≤ ± 0,20 dB (0 ~ 20 dB) |
| Ripetibilità |
≤ ± 0,05 dB |
| Tempo medio di impostazione della potenza |
2 ~ 1000 ms |
| Tempo di stabilità di controllo della potenza |
200 ms |
| Velocità di regolazione dell'attenuazione |
0.1 ~ 35 dB/s |
| Perdita di rendimento |
> 25 dB |
| Potenza di ingresso massima |
+17 dBm |
| Ciclo di taratura |
2 anni |
| Temperatura di funzionamento |
0 ~ +40°C |
| Temperatura di conservazione |
-30 ~ +80°C |
| Fornitore di alimentazione |
100 ~ 240 V |
| Dimensione del prodotto |
245 mm W, 105 mm H, 320 mm D |
Campo di applicazione
Prova di sistemi di comunicazione in fibra ottica: durante la costruzione, la manutenzione e l'ottimizzazione di sistemi di comunicazione in fibra ottica, 8-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performance.
Sviluppo di dispositivi in fibra ottica: nello sviluppo e nella produzione di dispositivi in fibra ottica (come moduli di trasmettitori ottici, amplificatori ottici, ecc.),l'apparecchiatura può essere utilizzata per valutare le caratteristiche di perdita del dispositivo;, testare le prestazioni di trasmissione del dispositivo, ecc.
Esperimento di insegnamento della comunicazione ottica: nell'esperimento di insegnamento della comunicazione ottica, attraverso il funzionamento pratico e la verifica sperimentale,Gli studenti possono avere una comprensione più profonda del principio e della tecnologia della comunicazione ottica, e coltivare capacità pratiche e spirito innovativo.
