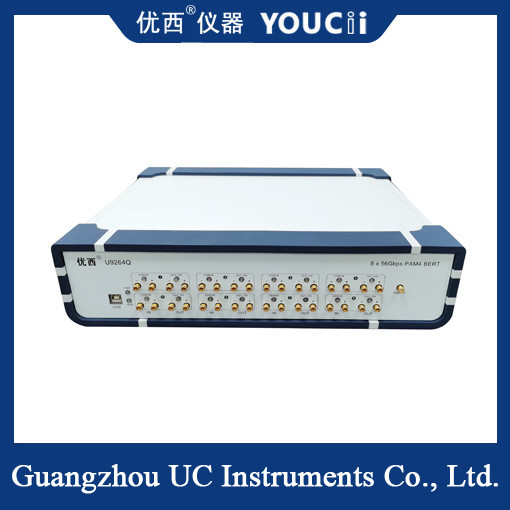

400G PAM4 High Performance Error Tester Modulo di codifica del segnale:NRZ/PAM4
Il tester di errore di bit 400G PAM4 è un tester di errore di bit ad alte prestazioni per il test del modulo di trasmettitore ottico ad alta velocità 400G.
Caratteristiche di prestazione:
1, modalità di codifica del segnale: NRZ e PAM4, può passare automaticamente tra segnali NRZ e PAM4 liberamente.
2, usato per testare prodotti 6.144G, 10G, 40G, 100G, 200G e 400G, la prova di errore può essere indipendente o test sincrono a otto vie.
3, Supporta il rilevamento continuo degli errori e il monitoraggio degli errori di tempistica, supporta la funzione FEC hardware KP4/KR4.
4, tasso di sostegno NRZ: 6.144, 10.312525, 25.7812526 anni.562528,05 Gpbs.
5, tasso di sostegno del PAM: 14.062526 anni.562528,9 GBd.
6, NRZ tipo di codice di supporto: PRBS7, 9, 10, 11, 15, 23, PRBS31, User Defined.
7, tipo di codice di supporto PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, User Defined.
8, la frequenza di orologeria della divisione di frequenza predefinita 4, supporto un quarto, 1/8, 1/16, 1/32, 1, 64, 1 / frequenza di 128 punti.
9. Modalità di comunicazione: USB a HID. Non è necessario guidare, comunicare con il dispositivo attraverso il software superiore del PC, impostare il misuratore di errore bit e testare il tasso di errore bit.
Parametro tecnico
| - No, no, no, no. |
Argomento |
Minore |
Modello |
Max. |
Unità |
| 1 |
Modalità di codifica del segnale |
NRZ/PAM4 |
|
| 2 |
Tasso di dati |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbit/s |
| 3 |
Modello di codice |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. |
|
| 4 |
Tempo di risalita-cascata ((20% a 80%) |
|
14 |
35 |
pS |
| 5 |
Inversione del modello |
Il segnale all'estremità ricevente viene automaticamente invertito |
|
| 6 |
Amplitudine di uscita del segnale (singola) |
200 |
800 |
1000 |
mV |
| 7 |
25G Data Output jitter (RMS) |
|
500 |
700 |
Fs |
| 8 |
Interfaccia di ingresso/uscita dati |
Differenza, accoppiamento CA, impedenza di 50 ohm, SMA femminile da 2,92 mm |
|
| 9 |
Uscita dell'orologio |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Sensibilità di ingresso del segnale di dati (singola) |
|
50 |
|
mVpp |
| 11 |
Intersezione NRZ della mappa oculare di output dei dati |
49 |
50 |
52 |
% |
| 12 |
PAM4 Altezza degli occhi (per altezza degli occhi) |
80 |
110 |
200 |
mV |
| 13 |
Linearità della mappa dell'occhio PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Temperatura di funzionamento |
10 |
25 |
50 |
°C |
Misurazione della mappa elettrica dell'occhio con misuratore di errore
