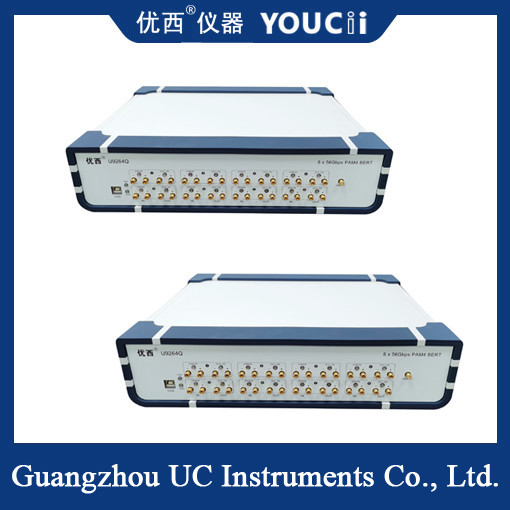

Apparecchiatura di test per moduli ricetrasmettitori ottici ad alta velocità 400G PM4 BERT
Caratteristiche del prodotto
Interruttore tipo di codice:
I comuni rilevatori di errore possono produrre solo un singolo schema di codice, mentre il rilevatore di errore 400G PAM4 può commutare schemi di codice NRZ (non-returnto-zero code) e PAM4 (modulazione di ampiezza di impulso a quattro livelli) senza accessori periferici.
Il segnale PAM4 è una modulazione di ampiezza di impulso a 4 livelli, in grado di visualizzare più informazioni logiche di bit rispetto ai segnali digitali tradizionali, adatta per sistemi di comunicazione ottica ad alta velocità.
Capacità di test ad alta velocità:
Supporta velocità PAM4 da 24,33 GBaud a 30 GBaud, soddisfacendo i requisiti di test del modulo ricetrasmettitore ottico ad alta velocità 400G.
Supporta anche funzioni avanzate come la codifica Gray e FEC (forward error correction) per garantire completezza e accuratezza del test.
Versatilità:
Sia trigger interno che esterno, regolazione dell'ampiezza di uscita, regolazione proporzionale del livello del segnale di trasmissione PAM4 e altre funzioni, per il test di produzione automatica del modulo ricetrasmettitore ottico ad alta velocità fornisce una garanzia efficace.
Il bit error rate può essere letto dal conteggio interno degli errori di bit, oppure i dati ricevuti possono essere rimandati al modulo di rilevamento degli errori dell'analizzatore di errori per la determinazione del bit error rate.
Test standardizzato:
Soddisfa i requisiti di test degli standard internazionali IEEE 802.3bs 400G e OIF-CEI-56G/28G e altri per garantire la compatibilità e l'affidabilità dei risultati dei test.
Parametro tecnico
| No. |
Argomento |
MIN |
Modello |
MAX |
Unità |
| 1 |
Modalità di codifica del segnale |
NRZ/PAM4 |
|
| 2 |
Velocità dati |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbps |
| 3 |
Schema di codice |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. |
|
| 4 |
Tempo di salita-caduta (20% al 80%) |
|
14 |
35 |
pS |
| 5 |
Inversione schema |
Il segnale all'estremità ricevente viene automaticamente invertito |
|
| 6 |
Ampiezza di uscita del segnale (single-ended) |
200 |
800 |
1000 |
mV |
| 7 |
Jitter di uscita dati 25G (RMS) |
|
500 |
700 |
fs |
| 8 |
Interfaccia di ingresso/uscita dati |
Differenziale, accoppiamento AC, impedenza 50 ohm, femmina 2.92mm SMA |
|
| 9 |
Uscita clock |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Sensibilità di ingresso del segnale dati (single-ended) |
|
50 |
|
mVpp |
| 11 |
Intersezione eye map uscita dati NRZ |
49 |
50 |
52 |
% |
| 12 |
Altezza eye PAM4 (per altezza eye) |
80 |
110 |
200 |
mV |
| 13 |
Linearità dell'eye map PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Temperatura di esercizio |
10 |
25 |
50 |
°C |
Scenario applicativo
Test dei componenti optoelettronici: Adatto per test di moduli ricetrasmettitori ottici ad alta velocità 200G e 400G e test di componenti optoelettronici.
Laboratorio e ricerca scientifica: Utilizzato in laboratori di comunicazione ottica e istituzioni di ricerca scientifica per studiare e verificare le prestazioni e l'affidabilità della tecnologia di comunicazione ottica ad alta velocità.
Produttori di moduli ottici: I produttori nazionali di moduli ottici si affidano a operazioni manuali durante la messa in servizio dei moduli ottici.
Tuttavia, la messa in servizio manuale è inefficiente e costosa. Pertanto, alcuni produttori stanno valutando lo sviluppo di software di test automatizzati per realizzare la messa in servizio, la calibrazione e l'esportazione di report automatici dei moduli ottici.
Il misuratore di errore 400G PAM4 soddisfa questo requisito con la comunicazione tramite istruzioni Programmable Instrument Standard Command (SCPI).
