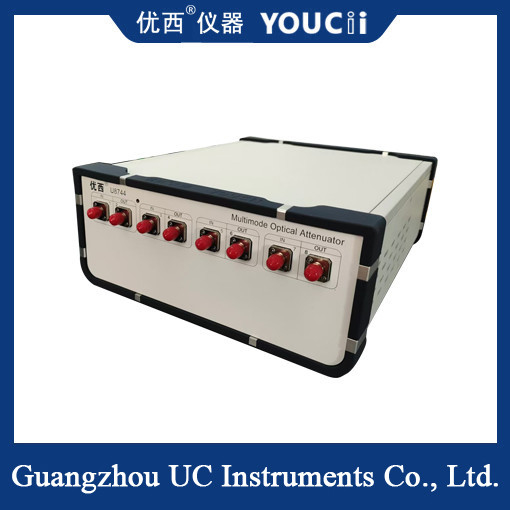

Gli attenuatori ottici multimodi controllati otticamente a quattro canali possono essere in cascata
L'attenuatore ottico multi-modo a quattro canali integra quattro canali di attenuazione ottica indipendenti in uno solo, ciascun canale può controllare con precisione l'intensità del segnale ottico.Questa progettazione non solo risparmia notevolmente lo spazio dell'attrezzatura, ma migliora anche significativamente il throughput dei dati di prova e la velocità di prova, soddisfacendo i requisiti di prova dei complessi sistemi di comunicazione in fibra ottica.supporta la fibra multi-mode ed è adatta a una varietà di tipi di fibra, come 62,5/125um e 50/125um, con maggiore flessibilità e applicabilità.
L'attenuatore ottico multi-modo a quattro canali integra quattro canali di attenuazione ottica indipendenti in uno solo, ciascun canale può controllare con precisione l'intensità del segnale ottico.Questa progettazione non solo risparmia notevolmente lo spazio dell'attrezzatura, ma migliora anche significativamente il throughput dei dati di prova e la velocità di prova, soddisfacendo i requisiti di prova dei complessi sistemi di comunicazione in fibra ottica.supporta la fibra multi-mode ed è adatta a una varietà di tipi di fibra, come 62,5/125um e 50/125um, con maggiore flessibilità e applicabilità.
Specificità
| Modelli |
U8744/U8748 ((multimodo) |
| Intervallo di attenuazione |
0 ~ 35 dB |
| lunghezza d'onda di taratura/intervallo di lunghezza d'onda di funzionamento (può essere selezionata una combinazione fino a 12 lunghezze d'onda) |
850/908 nm
|
| Perdita di inserimento |
≤ 1,8 dB |
| Tipo di fibra |
50/125um, 62.5/125um autoadattamento |
| Tipo di connettore |
Collegamento FC/UPC |
| Accuratezza di attenuazione |
≤ ± 0,20 dB (0 ~ 20 dB) |
| Ripetibilità |
≤ ± 0,05 dB |
| Tempo medio di impostazione della potenza |
2 ~ 1000 ms |
| Tempo di stabilità di controllo della potenza |
200 ms |
| Velocità di regolazione dell'attenuazione |
0.1 ~ 35 dB/s |
| Perdita di rendimento |
> 25 dB |
| Potenza di ingresso massima |
+17 dBm |
| Ciclo di taratura |
2 anni |
| Temperatura di funzionamento |
0 ~ +40°C |
| Temperatura di conservazione |
-30 ~ +80°C |
| Fornitore di alimentazione |
100 ~ 240 V |
| Dimensione del prodotto |
245 mm W, 105 mm H, 320 mm D |
Campo di applicazione
Prova del sistema di comunicazione in fibra ottica: nel processo di costruzione di un sistema di comunicazione in fibra ottica, four-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performance- regolare con precisione l'attenuazione del segnale ottico in ciascun canale, si può simulare la trasmissione del segnale ottico in diverse condizioni di trasmissione,che fornisce un forte supporto per l'ottimizzazione del sistema.
Sviluppo di dispositivi a fibra ottica: nel processo di sviluppo di dispositivi a fibra ottica, l'attenuatore ottico multi-modo a quattro canali è uno strumento di prova importante.che può essere utilizzato per valutare le prestazioni di attenuazione del dispositivoIl suo design multicanale consente ai ricercatori di testare contemporaneamente più dispositivi, migliorando notevolmente l'efficienza della ricerca e dello sviluppo.
Esperimento di insegnamento della comunicazione ottica: nell'esperimento di insegnamento della comunicazione ottica,l'attenuatore ottico a quattro canali multi-modo opto-controllato offre agli studenti una piattaforma per comprendere a fondo il principio e la tecnologia della comunicazione otticaAttraverso il funzionamento pratico e la verifica sperimentale, gli studenti possono comprendere più intuitivamente il meccanismo di attenuazione dei segnali ottici, i principi di regolazione,e la composizione e il modo di funzionamento dei sistemi di comunicazione in fibra ottica.
Applicazioni in altri settori: oltre ai settori sopra indicati, l'attenuatore ottico multimoda a quattro canali a controllo ottico può essere utilizzato anche nella comunicazione wireless,test e misurazione e altri campiLa sua capacità di controllo preciso e la sua ampia gamma di applicazioni la rendono importante in diversi campi di applicazione.
