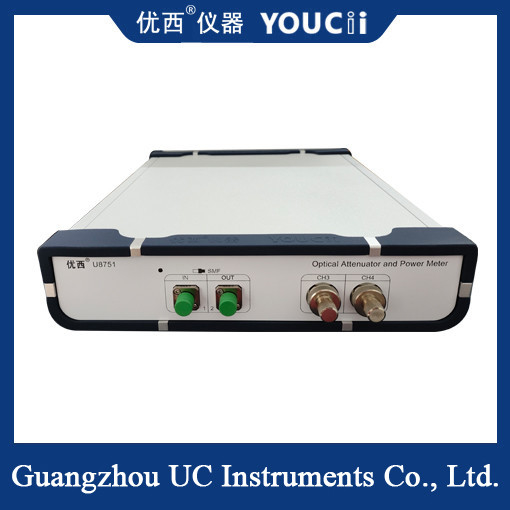

Attenuatore ottico a canale singolo a controllo ottico e misuratore di potenza ottica in uno
Il dispositivo attenuatore ottico a controllo ottico a canale singolo e misuratore di potenza ottica due in uno è uno strumento di test che integra attenuatore ottico e misuratore di potenza ottica in uno. Questo dispositivo ha una vasta gamma di applicazioni nella comunicazione ottica, nei test di fibra ottica, nella ricerca e sviluppo ottica e può fornire test e controllo accurati e veloci del segnale ottico.
Caratteristiche funzionali
Funzione di attenuazione della luce:
Il dispositivo ha una funzione di attenuazione ottica a canale singolo, che può realizzare la regolazione continua o gerarchica dell'intensità del segnale ottico.
Attraverso il motore passo-passo di precisione integrato o l'elemento di attenuazione, l'utente può controllare con precisione la quantità di attenuazione del segnale ottico per soddisfare le diverse esigenze di test.
Funzioni del misuratore di potenza ottica:
Il dispositivo integra anche la funzione di un misuratore di potenza ottica, che può misurare direttamente la potenza assoluta o la perdita relativa del segnale ottico.
Il misuratore di potenza ottica ha le caratteristiche di alta sensibilità, alta precisione e ampia gamma di misurazione, che possono riflettere accuratamente la variazione di intensità del segnale ottico.
Design due in uno:
L'attenuatore ottico e il misuratore di potenza ottica sono integrati in uno, il che consente di risparmiare notevolmente spazio e costi dell'apparecchiatura.
Allo stesso tempo, questo design migliora anche la praticità e l'efficienza dei test e gli utenti possono completare l'attenuazione e la misurazione dei segnali ottici sullo stesso dispositivo.
Specifiche
| Modello # |
U8751 / U8752 |
| Modalità di funzionamento |
Modalità di impostazione dell'attenuazione |
Modalità di impostazione della potenza |
| Gamma |
0~40 dB |
+5 ~ -70dBm |
| Risoluzione |
0.01 dB |
0.001 dB |
| Ripetibilità |
±0.02 dB (0 ~ 20 dB)
±0.05 dB (20~40 dB)
|
±0.02 dB |
| Lunghezza d'onda di calibrazione |
1270 / 1310 / 1490 /1550 /1610 nm |
| Tipo di fibra |
9/125 um monomodale |
SMF e MMF |
| Tipo di connettore |
Connettore FC/UPC |
Opzione FC/SC/LC |
| Perdita di inserzione |
≤1.5 dB |
|
| Precisione (con controllo della potenza ottica) |
± 0.02 dB (0 ~ 20 dB)
±0.05 dB (20~40 dB)
|
±0.02 dB |
| Tempo di media del monitor PM |
2 ms ~ 1 s |
| Tempo di assestamento |
100ms |
|
| Velocità di transizione dell'attenuazione |
0.1 ~ 50 dB/s |
|
| Perdita di ritorno |
> 45 dB |
|
| Potenza di ingresso massima sicura |
+20dBm |
+5dBm |
| Periodo di ricalibrazione |
2 anni |
| Temperatura di esercizio |
0～ +40℃ |
| Temperatura di stoccaggio |
-30～+80℃ |
| Potenza |
100~240 V |
| Dimensioni |
235mm L, 55mm H, 320 mm P |
| Peso |
3.0 kg |
Campo di applicazione
Test del sistema di comunicazione in fibra ottica: nel processo di costruzione del sistema di comunicazione in fibra ottica, l'apparecchiatura può essere utilizzata per testare le caratteristiche di attenuazione di diversi percorsi di trasmissione in fibra ottica, le prestazioni delle apparecchiature terminali ottiche e la qualità della trasmissione dei collegamenti in fibra ottica.
Sviluppo di dispositivi in fibra ottica: nel processo di sviluppo di dispositivi in fibra ottica, il dispositivo può essere utilizzato per valutare le prestazioni di attenuazione del dispositivo, l'efficienza di trasmissione e altri indicatori chiave, per fornire un forte supporto per l'ottimizzazione e il miglioramento del dispositivo.
Esperimento didattico di comunicazione ottica: nell'esperimento didattico di comunicazione ottica, il dispositivo può fornire agli studenti una piattaforma per comprendere a fondo il principio e la tecnologia della comunicazione ottica e aiutare gli studenti a padroneggiare il meccanismo di attenuazione del segnale ottico, il principio di regolazione e la composizione e la modalità di funzionamento del sistema di comunicazione ottica.
