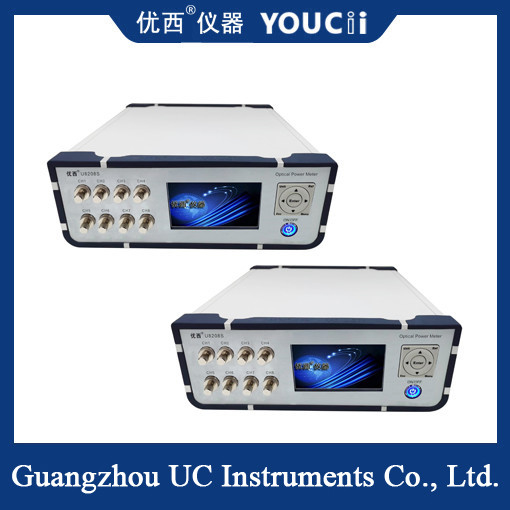

Misuratore di potenza ottica a 8 canali con alto livello di stabilità
Caratteristica principale
Misurazione multicanale: con 8 canali di misurazione della potenza ottica indipendenti, è possibile monitorare contemporaneamente più segnali ottici, migliorando l'efficienza del lavoro.
Misurazione ad alta precisione: Advanced photoelectric conversion technology and signal processing algorithm are used to achieve high-precision optical power measurement to meet the test needs of various optical fiber communication systems.
Display a grande schermo: dotato di un display chiaro e facile da leggere, può visualizzare in tempo reale informazioni chiave come il valore della potenza ottica e la lunghezza d'onda di ciascun canale,che sia conveniente per gli utenti di osservare e registrare.
Ampia gamma di lunghezze d'onda: supporta una varietà di lunghezze d'onda di misurazione della potenza ottica, come 1260nm, 1310nm, 1490nm, 1550nm, ecc.,adatti a diversi requisiti di prova dei sistemi di comunicazione in fibra ottica.
Immagazzinamento e comunicazione dei dati: con la funzione di archiviazione dei dati, i risultati delle misurazioni possono essere salvati per ulteriori analisi.supporta interfacce di comunicazione come RS232 e USB per facilitare lo scambio di dati e il controllo remoto con computer o altri dispositivi.
Specifica tecnica
| Modello # |
U8201 |
U8202 |
U8204 |
U820XH |
| Numero di canali |
1 |
2 |
4 |
X |
| Distanza di potenza |
+10 ~ -65dBm |
+25 ~ -50 dBm |
| Intervallo di lunghezza d'onda |
850 ~ 1700 nm |
| Lunghezza d'onda di taratura |
850/980/1310/1490/1550/1610 nm |
| Tipo di fibra di applicazione |
SM e MM standard fino a 62,5 um di dimensione del nucleo |
|
Assoluto
Incertezza (precisione) alle condizioni di riferimento
|
± 4% (1200 nm ~ 1610 nm) |
|
Relativo
Incertezza (precisione) alle condizioni di riferimento
|
< 0,02 dB Tipico |
| Linearità (potenza) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0 ~ -50 dBm) |
| Risultato di perdita |
> 40 dB |
| Temperatura di funzionamento |
0 °C + 40 °C |
| Temperatura di conservazione |
-30 ️ +80°C |
| Periodo di ricalibrazione |
2 anni |
| Dimensioni |
245 mm W, 105 mm H, 320 mm D |
| Peso |
20,0 kg
|
Scenario di applicazione
Il misuratore di potenza ottica a 8 canali con schermo display è ampiamente utilizzato nella ricerca e sviluppo, produzione, manutenzione e collaudo del sistema di comunicazione in fibra ottica.Gli scenari di applicazione specifici includono, ma non sono limitati a::
Prova del sistema di comunicazione in fibra ottica:Utilizzato per testare parametri chiave quali la perdita di potenza ottica e la qualità del segnale ottico del sistema di comunicazione in fibra ottica per garantire il normale funzionamento del sistema.
prova delle prestazioni dei dispositivi ottici: utilizzata per testare gli indicatori delle prestazioni dei dispositivi ottici quali amplificatori ottici, attenuatori ottici, interruttori ottici, ecc.,fornire supporto dati per lo sviluppo e la produzione di dispositivi.
Manutenzione della rete a fibra ottica: utilizzato per la manutenzione di routine delle reti a fibra ottica, monitoraggio dei cambiamenti di potenza dei segnali ottici e rilevamento e risoluzione tempestivi dei problemi.
