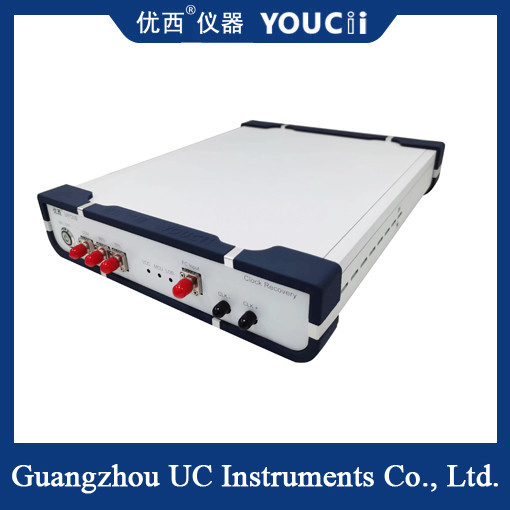

Modulazione dell'ampiezza dell'impulso 4 25~32GBaud Clock Recovery Instrument
Il dispositivo di recupero dell'orologio PAM4 25G è un dispositivo di recupero dell'orologio dei dati ad alte prestazioni specificamente progettato per estrarre e recuperare segnali di orologio 25Gbps dai segnali PAM4 (Pulse Amplitude Modulation 4).
Funzione principale
La funzione principale dello strumento di recupero dell'orologio PAM4 25G è quella di estrarre e recuperare segnali di orologio e segnali di dati sincroni dai segnali ottici o elettrici PAM4 ricevuti.Supporta la trasmissione di dati ad alta velocità e fornisce prestazioni stabili di recupero dell'orologio in ambienti di segnale complessi.
Caratteristiche tecniche
Alta larghezza di banda: in grado di gestire velocità di trasmissione fino a 25 Gbps per soddisfare le esigenze dei moderni sistemi di comunicazione ad alta velocità.
Larghezza spettrale elevata: ha un ampio raggio di spettro, può gestire diverse componenti di frequenza del segnale.
Performance adattabile: può adattarsi automaticamente a diverse condizioni di qualità del segnale e di trasmissione, fornendo un recupero dell'orologio stabile.
Supporto multi-modo: supporta l'ingresso di segnale ottico, l'ingresso di segnale elettrico e l'ingresso di segnale fotoelettrico contemporaneamente, fornendo opzioni di interfaccia flessibili.
Recupero di orologi ad alte prestazioni: vengono utilizzati algoritmi e tecnologie avanzati di recupero di orologi per garantire l'estrazione di segnali di orologeria di alta qualità da segnali complessi.
Specificità
| - No, no, no. |
Indice tecnico |
Max. |
Min. |
Unità |
| 1 |
Intervallo di velocità dei dati |
32 |
25 |
Gbps/Gbaud |
| 2 |
Intervallo di lunghezza d'onda (modo singolo) |
1650 |
1250 |
nm |
| 3 |
Intervallo di ingresso ottico |
+5 |
- 15 |
dBm |
| 4 |
Relazione di divisione della frequenza di uscita di recupero dell'orologio |
2 / 8 / 32 / 40 |
|
| 5 |
Amplitudine dell'orologio elettrico di uscita |
500 (valore tipico) |
mVpp |
| 6 |
Amplitudine di uscita differenziale dell'orologio CML |
800 |
200 |
mVpp |
| 7 |
L' uscita dell' orologio vibra in modo casuale |
800 |
300 |
Fs |
| 8 |
Frequenza di clock (28,1 Gbps ad esempio) |
14.05 |
0.70 |
GHz |
| 9 |
Determinazione della perdita di segnale interno (LOS) |
128 (sovraccarico) |
5 (sensibilità) |
mV |
| 10 |
tensione di alimentazione (tensione di ingresso di alimentazione esterna) |
5.5 |
4 |
V. |
| 11 |
Temperatura di funzionamento |
70 |
10 |
°C |
| 12 |
Tipo di modulo adattivo (supporta segnali NRZ e PAM4) |
SFP28/56,SR,LR,BIDI |
|
Il dispositivo di recupero PAM4 25G Clock è ampiamente utilizzato nei seguenti scenari:
Sistemi di comunicazione ad alta velocità: come i sistemi di comunicazione in fibra ottica, i sistemi di comunicazione satellitare, ecc., devono elaborare segnali PAM4 ad alta velocità.
Data center: il trasferimento dei dati all'interno del data center utilizza solitamente la tecnologia di comunicazione seriale ad alta velocità,e lo strumento di recupero dell'orologio PAM4 25G può fornire le necessarie funzioni di recupero dell'orologio e di estrazione dei dati.
Prova e misurazione: durante lo sviluppo, la produzione e la sperimentazione delle apparecchiature di comunicazione,lo strumento di recupero dell'orologio PAM4 25G può essere utilizzato per verificare le prestazioni e la compatibilità dell'apparecchiatura.
