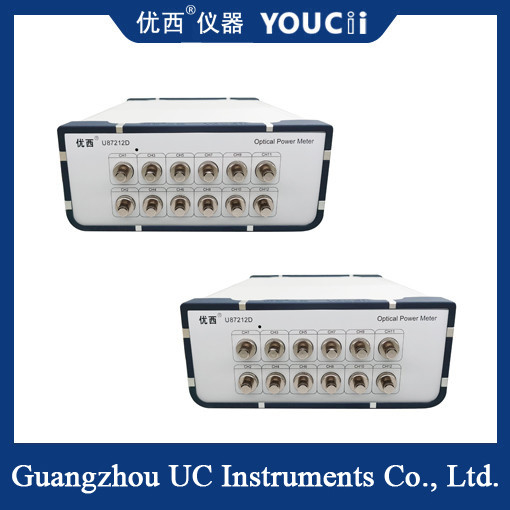

12 canali di scansione rapida di potenza ottica +5~-75dBm 100K campionamento
Il contatore di potenza ottica a scansione rapida a 12 canali è utilizzato principalmente per l'installazione di reti ottiche, l'accettazione di ingegneria e la manutenzione.Può testare informazioni come perdita di presa di cavi MPO con un solo clic, e integra le funzioni di archiviazione dei dati, analisi delle soglie e esportazione dei dati.e l'efficienza di prova è significativamente superiore a quella degli strumenti tradizionali.
Caratteristiche tecniche
Progettazione multicanale: progettazione a 12 canali, 24 canali possono essere personalizzati in base ai requisiti, per soddisfare una varietà di scenari di prova.
Scansione rapida: la velocità di scansione è inferiore a 0,2 secondi/canale, il che migliora notevolmente l'efficienza del test.
Misurazione ad alta precisione: accuratezza della perdita di inserimento di ± 0,1 dB, risoluzione di 0,01 dB, per garantire l'accuratezza dei risultati delle prove.
Ampia gamma di lunghezza d'onda: la gamma di lunghezza d'onda copre 850 ~ 1700nm, adatta a una varietà di sistemi di comunicazione in fibra ottica.
Immagazzinamento e analisi dei dati: la funzione integrata di archiviazione dei dati supporta l'esportazione dei dati, facilitando l'analisi e l'elaborazione successive.
Interfaccia di comunicazione del sistema: è fornita un'interfaccia USB per facilitare la connessione con computer e altri dispositivi per ottenere la trasmissione dei dati e il controllo remoto.
Disegno di interfaccia universale: i tipi di interfaccia includono SM, MM MPO/PC 12/24 core head femminile, senza conversione complessa, facile da usare.
U87212DSpecifica tecnica
| Modello # |
U87208D |
U87212D |
U87216D |
| Numero di canali |
8 |
12 |
16 |
| Elemento sensore |
InGaAs |
| Intervallo di lunghezza d'onda |
850 ~ 1700 nm |
| Lunghezza d'onda di taratura |
850/1310/1490/1510 ~ 1625 nm di taratura continua |
| Distanza di potenza |
+7 ~ -73 dBm |
| Tipo di fibra di applicazione |
SM e MM standard fino a 62,5 um di dimensione del nucleo |
| Incertezza |
± 4% (1200 nm ~ 1610 nm) |
| Relativa incertezza |
< 0,02 dB Tipico |
| Linearità (potenza) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60 dBm) |
| Risultato di perdita |
> 50 dB |
| Interfaccia di comunicazione |
RS232, USB, RJ45, SMA Trig. |
| Temperatura di funzionamento |
0 °C + 40 °C |
| Temperatura di conservazione |
-30 ️ +80°C |
| Periodo di ricalibrazione |
2 anni |
| Dimensioni |
235Wx55Hx320D |
245Wx105Hx320D mm |
| Peso |
20,0 kg |
30,0 kg |
Campo di applicazione
Il misuratore di potenza ottica a scansione rapida a 12 canali è ampiamente utilizzato nella comunicazione ottica, nell'elaborazione del laser, nella medicina, nella ricerca scientifica e in altri campi.può essere utilizzato per misurare la potenza di uscitaIn questo settore, la ricerca è stata condotta con particolare attenzione per quanto riguarda i sistemi di controllo delle perdite e altri parametri dell'apparecchiatura di comunicazione ottica, che è di grande importanza per migliorare la qualità e la stabilità della comunicazione.viene utilizzato principalmente per testare i laser e la loro potenza di uscita per garantire l'affidabilità e la sicurezza del processo di lavorazioneInoltre, nel campo della medicina e della ricerca scientifica, ha anche un'ampia gamma di applicazioni.
