200G Error Meter cambia facilmente tra NRZ e tipi di codice PAM4

200G Error Meter cambia facilmente tra NRZ e tipi di codice PAM4

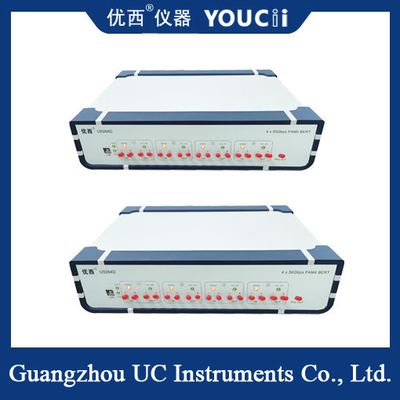

PAM4 (quattro livelli di modulazione dell'ampiezza dell'impulso), come una modalità di codifica di bus seriale ad alta velocità emergente, è presente in quasi tutti gli standard su 50Gbps.Il tester di errore 200G PAM4 è progettato per il test del segnale PAM4 a velocità 200G, con elevate prestazioni, precisione e flessibilità.

Funzione principale
Scambio di codice: il misuratore di errore 200G PAM4 può facilmente passare tra NRZ (codice non-return-to-zero) e codice PAM4 senza alcun accessorio periferico per soddisfare una varietà di esigenze di test.

Regolazione del segnale: ha le funzioni di regolazione dell'ampiezza di uscita e regolazione proporzionale del livello del segnale PAM4, che può regolare in modo flessibile i parametri del segnale in base ai requisiti di prova.

Detezione degli errori: può inviare segnali digitali e monitorare i segnali inviati, registrare con precisione il numero e il tipo di codici di errore e fornire statistiche dettagliate sugli errori.

Analisi avanzata: supporto per la scansione oculare verticale e orizzontale, nonché SNR (signal-to-noise ratio) e analisi dei grafici a barre, che forniscono un potente supporto per l'analisi approfondita della qualità del segnale.

Specifica tecnica
Velocità dei dati: è supportato il test del segnale PAM4 fino a 200G, alcuni modelli possono supportare velocità più elevate.

Numero di canali: di solito ha più canali, supporta il test simultaneo di più segnali, migliora l'efficienza dei test.

Amplitudine di uscita: la gamma di amplitudine di uscita è di solito compresa tra 250 mV e 1000 mV, che può essere regolata in base ai requisiti di prova.

Pre-peso e jitter: supporta la funzione di pre-peso e la regolazione di parametri come il jitter casuale per simulare l'ambiente di comunicazione reale.

Codifica e decodifica: sono supportate la codifica PAM4 e le corrispondenti funzioni di decodifica, mentre possono essere supportate la codifica KR4 e KP4 FEC estesa (correzione degli errori in avanti).
