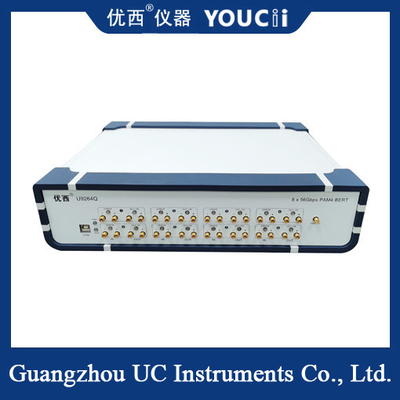

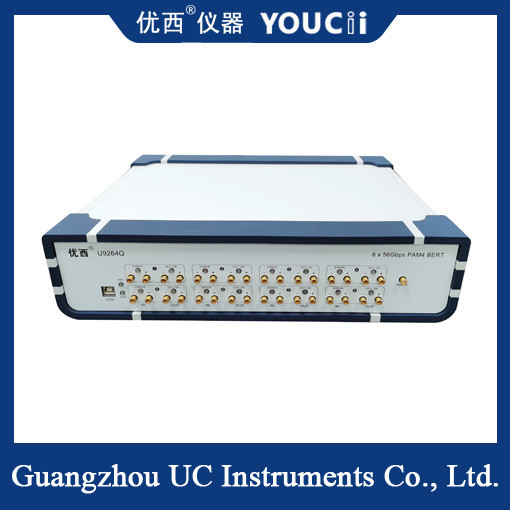

Equipaggiamento per moduli di trasmettitori ottici ad alta velocità 400G PAM4 Error Meter
L'analizzatore di errore 400G PAM4 è un analizzatore di errore ad alte prestazioni progettato per testare i segnali PAM4 (modulazione dell'ampiezza dell'impulso a quattro livelli) a velocità 400G.Può commutare NRZ (non-return-to-zero code) e codice PAM4 senza accessori periferici, che fornisce un'efficace garanzia per la produzione e la sperimentazione automatizzate di moduli di trasmettitori ottici ad alta velocità.
Caratteristica principale
Alta velocità e alte prestazioni: il misuratore di errore 400G PAM4 supporta tassi di trasmissione fino a 400G, che possono soddisfare i requisiti di prova degli attuali e futuri sistemi di comunicazione ad alta velocità.Allo stesso tempo, la sua elevata capacità di analisi degli errori può garantire l'accuratezza e l'affidabilità della prova.
Test paralleli multicanale: alcuni rilevatori di errore 400G PAM4 (come BERTWaveE856F) supportano 8 canali in parallelo, con un singolo canale fino a 28,9 GBd, migliorando notevolmente l'efficienza dei test.
Selezione flessibile del tipo di codice: il tester di errore 400G PAM4 supporta una varietà di tipi di codice NRZ e PAM4, tra cui tipi di codice di serie PRBS (sequenza binaria pseudo-casuale), tipi di codice definiti dall'utente, ecc.,per soddisfare le esigenze di diversi scenari di prova.
Segnale di uscita regolabile: l'ampiezza del segnale di uscita può essere regolata, la polarità può essere liberamente capovolta e supporta due modalità di prova: tempistica e continua,fornendo maggiore flessibilità e comodità per i test.
Supporto FEC: alcuni rilevatori di errore 400G PAM4 (come BERTWaveE856F) supportano KP4-RS (544, 514) FEC (correzione degli errori in avanti), che migliora ulteriormente l'accuratezza e l'affidabilità dei test.
Parametro tecnico
| - No, no, no, no. |
Argomento |
Minore |
Modello |
Max. |
Unità |
| 1 |
Modalità di codifica del segnale |
NRZ/PAM4 |
|
| 2 |
Tasso di dati |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbit/s |
| 3 |
Modello di codice |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. |
|
| 4 |
Tempo di risalita-cascata ((20% a 80%) |
|
14 |
35 |
pS |
| 5 |
Inversione del modello |
Il segnale all'estremità ricevente viene automaticamente invertito |
|
| 6 |
Amplitudine di uscita del segnale (singola) |
200 |
800 |
1000 |
mV |
| 7 |
25G Data Output jitter (RMS) |
|
500 |
700 |
Fs |
| 8 |
Interfaccia di ingresso/uscita dati |
Differenza, accoppiamento CA, impedenza di 50 ohm, SMA femminile da 2,92 mm |
|
| 9 |
Uscita dell'orologio |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Sensibilità di ingresso del segnale di dati (singola) |
|
50 |
|
mVpp |
| 11 |
Intersezione NRZ della mappa oculare di output dei dati |
49 |
50 |
52 |
% |
| 12 |
PAM4 Altezza degli occhi (per altezza degli occhi) |
80 |
110 |
200 |
mV |
| 13 |
Linearità della mappa dell'occhio PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Temperatura di funzionamento |
10 |
25 |
50 |
°C |
Il misuratore di errore 400G PAM4 è ampiamente utilizzato nello sviluppo e nella produzione di moduli di transceiver ottici (come QSFP-DD/OSFP/QSFP28/CFPx/CXP), in particolare nel test di prodotti paralleli 400G.Inoltre, può essere utilizzato anche nello sviluppo e nella produzione di dispositivi/sottosistemi ottici, nell'ispezione della qualità in entrata e nella produzione di fornitori di apparecchiature di sistema,installazione e risoluzione dei problemi delle apparecchiature di sistema, e verifica delle prestazioni dei gruppi di cavi.
