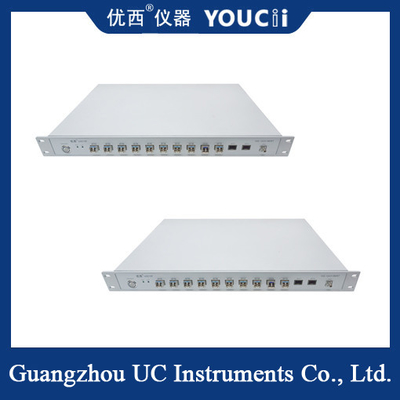

15G 12 canali Full Rate Error Meter Ottico 622M~15.0G BERT
Visualizzazione delle caratteristiche
Alta velocità: sono supportate velocità di trasmissione fino a 15 Gbps per soddisfare i requisiti di prova dei moderni sistemi di comunicazione ottica ad alta velocità.
Multi-canale: con 12 canali di porta ottica, tutti i canali possono sincronizzare l'input e l'output, possono rilevare errori paralleli, migliorare l'efficienza dei test.
Prova a velocità completa: supporto per la prova di errore a velocità completa da bassa a alta velocità, che copre più punti di velocità convenzionali, adatti al modulo attivo convenzionale corrente.
Alta precisione: con potenza di clock a basso jitter e capacità di rilevamento di errori ad alta precisione per garantire l'accuratezza dei risultati delle prove.
12 canali elettrici (si noti che si tratta di un esempio di porta elettrica e le caratteristiche di una porta ottica sono simili):Tutti i canali sincronizzano l'input e l'output per consentire il rilevamento indipendente degli errori.
Rilevazione continua e periodica degli errori di bit: fornisce una rilevazione completa degli errori di bit.
Supporto di una varietà di tipi di codice: come PRBS7, PRBS23, PRBS31 ecc., per soddisfare le diverse esigenze di prova.
L'uscita di clock a basso jitter: assicurare la stabilità del segnale di prova.
Specificità
| - No, no, no, no. |
Argomento |
Min. |
Modello |
Max. |
unità |
| 1 |
Tasso di dati |
0.614 |
0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 |
11.7 |
Gbit/s |
| 2 |
Numero di canali |
|
12 (12 porte di canale) |
|
|
| 3 |
Modello di codice |
|
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
|
|
| 4 |
Tempo di crescita e di caduta (20% - 80%) |
|
18 |
23 |
ps |
| 5 |
Inversione del modello |
|
Supporta l'inversione del segnale alle estremità di trasmissione e ricezione |
|
|
| 6 |
Amplitudine di uscita del segnale (singola) |
200 |
800 |
1000 |
mV |
| 7 |
Jitter di uscita dei dati (RMS) |
|
1.5 ((10.3125G) |
|
ps |
| 8 |
Interfaccia di ingresso/uscita dati |
|
Differenziale, accoppiamento CA, impedenza di 50 ohm, SMA |
|
|
| 9 |
Uscita dell'orologio |
100 |
156.25 |
156.25 |
MHz |
| 10 |
Sensibilità di ingresso del segnale di dati (singola) |
|
0.1 |
|
Vpp |
| 11 |
Intersezioni della mappa oculare di uscita dei dati |
50 |
52 |
54 |
% |
| 12 |
Temperatura di funzionamento |
10 |
25 |
50 |
°C |
Precauzioni per l' impiego
Collegamento e impostazione: quando si utilizza il misuratore di errore, l'apparecchiatura di comunicazione ottica deve essere correttamente collegata alla prova;e i parametri appropriati devono essere fissati in base ai requisiti di prova, quali velocità del segnale, tipo di codice, ecc.
Monitoraggio e analisi: dopo l'avvio del misuratore di errore, è necessario monitorare attentamente il numero e il tipo di codici di errore e individuare la causa dei codici di errore mediante la funzione di analisi.
Adattamento e ottimizzazione: eseguire gli aggiustamenti e l'ottimizzazione necessari in base al risultato dell'analisi, come la sostituzione dei moduli ottici e l'ottimizzazione delle connessioni in fibra ottica.
Prova ripetuta: per verificare l'effetto dell'aggiustamento, è possibile eseguire più prove ripetute per garantire l'affidabilità dei risultati.
