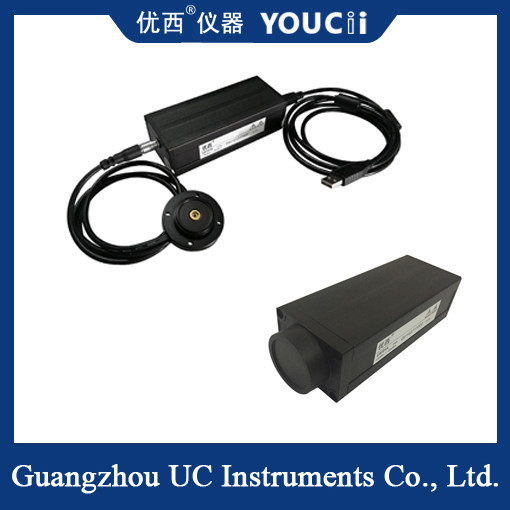

Sonde per misuratore di potenza ottica esterno PD a scansione rapida USB +5~-70dBm
Caratteristiche funzionali
Connessione interfaccia USB:
È collegato al computer tramite interfaccia USB per realizzare la trasmissione e la lettura dei dati in tempo reale.
Supporta la funzione plug and play, semplifica il processo di connessione e utilizzo.
Funzione di scansione rapida:
Con capacità di campionamento ad alta velocità, è possibile completare più misurazioni della potenza ottica in breve tempo.
È adatto per scenari di misurazione della potenza ottica che richiedono monitoraggio in tempo reale e risposta rapida.
Design esterno PD:
Il fotodiodo (PD) è esterno come rilevatore di luce, il che consente alla sonda di adattarsi in modo più flessibile a diversi ambienti e necessità di misurazione.
Il design esterno aiuta anche a proteggere il fotodiodo da eventuali danni, prolungando la durata della sonda.
Misurazione ad alta precisione:
La sonda adotta un dispositivo di conversione fotoelettrica ad alte prestazioni, in grado di realizzare misurazioni della potenza ottica ad alta precisione.
Copre un'ampia gamma di intervalli e lunghezze d'onda di misurazione per soddisfare le diverse esigenze di misurazione della potenza ottica.
| Modello |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| Elemento sensore |
InGaAs |
| Gamma di lunghezze d'onda |
850 ~ 1700 nm |
| Lunghezza d'onda di calibrazione |
850 / 980 / 1310 / 1510~1640nm Calibrazione continua |
| Intervallo di potenza (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Periodo di campionamento della potenza (frequenza)
|
100 us (10 KHz) |
10 us (100 KHz) |
| Tipo di fibra applicativa |
SM e MM standard |
| Interfaccia di ingresso ottico |
Supporto giunto a fibra nuda o FC/Adattatore LC/SC |
|
Assoluta
Incertezza (accuratezza) in condizione di riferimento
|
± 4% (1200 nm ~ 1610 nm) |
|
Relativa
Incertezza (accuratezza) in condizione di riferimento
|
＜ 0,02 dB Valore tipico |
| Linearità (potenza) |
≤± 0,06 dB (1200 ~ 1610 nm, + 0 ~ -60dBm) |
| Perdita di ritorno |
＞ 40 dB |
| Interfaccia di comunicazione |
USB |
+Trig |
+Trig +BNC |
+Trig |
| Periodo di calibrazione |
2 anni |
| Temperatura di esercizio |
0 ~ +40℃ |
| Temperatura di stoccaggio |
-30 ~ +80℃ |
| Dimensioni |
52 mm H, 60 mm L, 150 mm P |
| Peso |
1,0 kg |
Le sonde per misuratore di potenza ottica esterno PD a scansione rapida USB sono ampiamente utilizzate nelle seguenti aree:
Comunicazione in fibra ottica: utilizzate per misurare la potenza ottica nel sistema di comunicazione in fibra ottica, monitorare la qualità della trasmissione del segnale e garantire il funzionamento stabile del sistema di comunicazione.
Test ottici: utilizzati in laboratorio ottico per misurare le prestazioni dei dispositivi ottici, come laser, amplificatori ottici, attenuatori ottici, ecc., per fornire supporto dati per la ricerca e lo sviluppo ottico.
Monitoraggio della rete ottica: viene utilizzato per monitorare in tempo reale le variazioni di potenza ottica nella rete ottica, scoprire e risolvere tempestivamente i potenziali guasti di rete e garantire il funzionamento stabile della rete.
Ricerca scientifica: nel campo dell'ottica, dell'elettronica e di altre ricerche, utilizzato per misurare e analizzare le variazioni e le caratteristiche della potenza ottica, per promuovere il progresso scientifico e l'innovazione tecnologica nei settori correlati.
