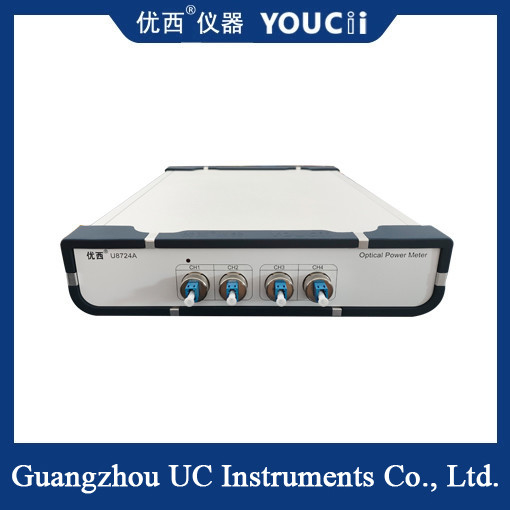

Adattatore LC a 4 canali controllato da PC con misuratore di potenza ottica con sonda integrata
Il misuratore di potenza ottica a quattro canali è composto principalmente da fotodiodo, amplificatore, filtro, convertitore analogico-digitale e microprocessore. Nel processo di misurazione, il segnale ottico viene ricevuto dal fotodiodo e convertito in un segnale elettrico, che viene elaborato dall'amplificatore e dal filtro, quindi convertito in un segnale digitale dal convertitore analogico-digitale e infine elaborato e visualizzato dal microprocessore. Questo processo garantisce accuratezza e stabilità della misurazione.
Caratteristiche e vantaggi
Alta sensibilità: il misuratore di potenza ottica a quattro canali ha una sensibilità estremamente elevata ed è in grado di rilevare livelli di segnale iniziali molto deboli per il monitoraggio in tempo reale e l'aumento dei livelli di segnale.
Alta precisione: con elettronica analogica ad alte prestazioni ottimizzata e tecnologia di soppressione del rumore, i misuratori di potenza ottica a quattro canali offrono livelli di segnale zero ultra-bassi e stabili e precisione di picco sull'intero intervallo di potenza.
Misurazione multicanale: il misuratore di potenza ottica a quattro canali può misurare simultaneamente il segnale ottico di quattro canali, il che migliora notevolmente l'efficienza di misurazione.
Ampia gamma dinamica: ha un'ampia gamma dinamica, può adattarsi alle diverse esigenze di misurazione dell'intensità del segnale luminoso.
Specifiche
| Modello # |
U8724A |
U8724H |
U8724C |
| Elemento sensore |
InGaAs |
| Gamma di lunghezze d'onda |
850 ~ 1700 nm |
| Lunghezza d'onda di calibrazione |
850/980/1310/1490/1550/1610 nm |
1510~1625 nm
Calibrazione continua
|
| Intervallo di potenza |
+10 ~ -65dBm |
+25~-55dBm |
+5~-75dBm |
| Periodo di campionamento |
100us (10KHz) |
10 us (100KHz) |
| Tipo di fibra applicativa |
SM e MM standard fino a 62,5 um di dimensione del nucleo |
| Incertezza (accuratezza) |
± 4% (1200 nm ~ 1610 nm) |
| Incertezza relativa (accuratezza) |
＜ 0,02 dB Tipico |
| Linearità (potenza) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) |
| Perdita di ritorno |
＞40 dB |
| Interfaccia di comunicazione |
RS232, USB, Controllo tramite PC |
| Temperatura di esercizio |
0 ～ +40℃ |
| Temperatura di stoccaggio |
-30 ～ +80℃ |
| Periodo di ricalibrazione |
2 anni |
| Dimensioni |
235 mm L, 55 mm H, 320 mm P |
| Peso |
3,0 kg |
Campo di applicazione
Comunicazione ottica: il misuratore di potenza ottica a quattro canali viene utilizzato nel campo della comunicazione ottica per misurare l'intensità del segnale di ciascun nodo nella comunicazione in fibra ottica e aiutare a regolare la trasmissione e la ricezione dei segnali ottici. Allo stesso tempo, può essere utilizzato anche per testare connettori in fibra ottica, attenuazione della fibra ottica, ecc.
Rilevamento in fibra ottica: nel campo del rilevamento in fibra ottica, un misuratore di potenza ottica a quattro canali può essere utilizzato per misurare il grado e la direzione di flessione della fibra ottica, in modo da riflettere la variazione di temperatura dell'oggetto misurato. Inoltre, ha anche una vasta gamma di applicazioni nei sensori di pressione e nei sensori di deformazione.
Scienze della vita: nel campo delle scienze della vita, i misuratori di potenza ottica a quattro canali possono essere utilizzati per misurazioni cellulari e molecolari. Ad esempio, nella misurazione delle proteine, un misuratore di potenza ottica a quattro canali può essere utilizzato per misurare il valore di assorbimento del campione, calcolando così la concentrazione di proteine nel campione.
