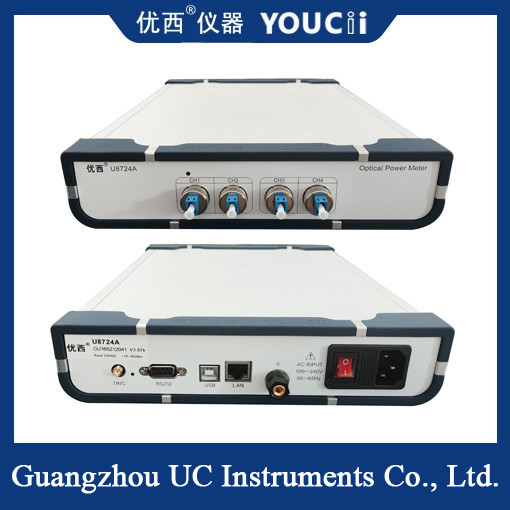

Port LC a quattro canali con scansione rapida, misuratore di potenza ottica +10~-65dBm
Il principio di funzionamento del contatore di potenza ottica a scansione rapida a quattro canali consiste nel convertire i segnali ottici in segnali elettrici mediante dispersione e assorbimento.il rilevatore converte il segnale luminoso in segnale elettrico, e poi utilizza il circuito per misurare e amplificare il segnale, anche se il segnale debole può essere misurato con precisione, e convertire il tasso di successo o l'energia.
Caratteristiche tecniche
Misurazione multicanale: la progettazione a quattro canali consente di misurare contemporaneamente più segnali ottici, migliorando l'efficienza della misurazione.
Scansione rapida: con la funzione di scansione rapida, può catturare rapidamente il cambiamento del segnale ottico, che è adatto a scenari di misurazione dinamici.
Alta precisione: utilizzo di un rivelatore e di un circuito di misura di alta precisione per garantire l'accuratezza dei risultati delle misurazioni.
Ampia gamma di lunghezze d'onda: supporta una varietà di lunghezze d'onda di misurazione del segnale luminoso, per soddisfare i diversi requisiti di applicazione.
Sriconversione
| Modello # |
U8724A |
U8724H |
U8724C |
| Elemento sensore |
InGaAs |
| Intervallo di lunghezza d'onda |
850 ~ 1700 nm |
| Lunghezza d'onda di taratura |
850/980/1310/1490/1550/1610 nm |
1510~1625 nm
Calibrazione continua
|
| Distanza di potenza |
+10 ~ -65dBm |
+25~-55 dBm |
+5~-75 dBm |
| Periodo di campionamento |
100us (10KHz) |
10 us (100KHz) |
| Tipo di fibra di applicazione |
SM e MM standard fino a 62,5 um di dimensione del nucleo |
| Incertezza |
± 4% (1200 nm ~ 1610 nm) |
| Incertezza relativa (precisione) |
< 0,02 dB Tipico |
| Linearità (potenza) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60 dBm) |
| Risultato di perdita |
> 40 dB |
| Interfaccia di comunicazione |
RS232, USB, Controllo da PC |
| Temperatura di funzionamento |
0 °C + 40 °C |
| Temperatura di conservazione |
-30 ️ +80°C |
| Periodo di ricalibrazione |
2 anni |
| Dimensioni |
235 mm W, 55 mm H, 320 mm D |
| Peso |
30,0 kg |
Campo di applicazione
Comunicazione ottica: utilizzata per misurare la potenza di uscita, la perdita e altri parametri delle apparecchiature di comunicazione ottica, che sono molto importanti per migliorare la qualità e la stabilità della comunicazione.
Sensore a fibra ottica: è ampiamente utilizzato nel campo del sensore a fibra ottica come sensore di temperatura, sensore di pressione e sensore di deformazione,e riflette il cambiamento di quantità fisica dell'oggetto misurato misurando il grado di piegatura e la direzione di piegatura della fibra ottica.
Scienze della vita: nel campo delle misurazioni cellulari e molecolari nelle scienze della vita, come le misurazioni delle proteine,un contatore di potenza ottica a quattro canali può essere utilizzato per misurare il valore di assorbimento del campione, calcolando così la concentrazione di proteine nel campione.
Processo di lavorazione laser: utilizzato per testare i laser e la loro potenza di uscita per determinare l'affidabilità e la sicurezza del processo di lavorazione.
Campo di ricerca: utilizzato per la misurazione e la taratura dell'intensità luminosa negli esperimenti ottici e per l'analisi delle prestazioni fotocatalistiche nella ricerca sui materiali catalizzatori.
